Manuell membranventil

Hem / Produkter / Manuell ventil / Manuell membranventil / Flänsade membranventiler

FÖREGÅENDE：Äkta Union membranventiler NÄSTA：Ingen nästa artikel

Delar och material
Mått och specifikationer
Beskrivning
Alternativ
FAQ
Kontakta oss

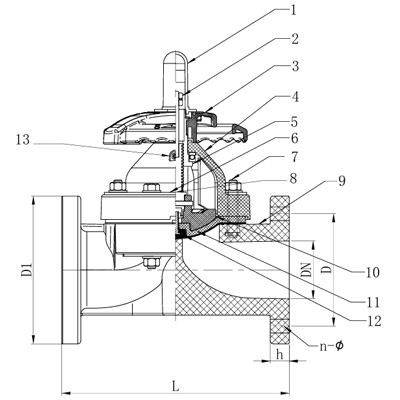

INGA.	Delar	Material
1	Mätskydd	PC
2	Dubbmutter	stål, rostfritt stål
3	Handhjul	ABS, PPG
4	Motorhuv	PPG, FRPP, PPH, UPVC, CPVC, PVDF
5	Ärm	Gjutjärn med nickelplätering, kopparlegering
6	Styrelse	Plastbelagt stål, rostfritt stål
7	Bult & Mutter	stål, rostfritt stål
8	Stam	stål, rostfritt stål，copper alloy
9	Kropp	FRPP, PPH, UPVC, CPVC, PVDF
10	Kompressor	PVDF，CPVC，PVDF，CPVC，gjutjärn
11	Kudde	EPDM, FPM
12	Diafragma	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	Smörjnippel	DN80，80-250 endast använd，kopparlegering，rostfritt stål

Cv referensvärde
100% fullt öppet

DN			CV-värde

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Temperatur% Tryckdiagram

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20℃	60 ℃	90 ℃	20℃	60 ℃	85 ℃	20℃	50 ℃	20℃	60 ℃	85 ℃	20℃	60 ℃	90 ℃	120 ℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Måtttabell

DN	D1（mm）			D (mm)			L（mm）				h（mm）	n			φ（mm）

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

Flänsade membranventiler är precisionskonstruerade flödeskontrollventiler designade för korrosiva, ultrarena och kritiska vätskehanteringstillämpningar inom kemisk process, halvledartillverkning, vattenbehandling och läkemedelsindustri. Byggd på tillverkningserfarenhet som går tillbaka till 1979, när den första plastmembranventilen tillverkades och certifierades av ministeriet för kemisk industri 1983, kombinerar denna ventilserie årtionden av ingenjörsförfining med modern tätningsteknik.

Nyckelfunktioner:
• Högkvalitativa membran- och kuddmaterial ger låg tryckpåkänning, vilket säkerställer tillförlitlig långtidsförseglingsprestanda under upprepad cykling.
• En optimerad tryckfördelningsdesign över ventilhuset minskar stängningsmomentet som krävs för drift, vilket gör ventilen lättare att manövrera och minskar slitaget på spindeln och motorhuven.
• Strikt kontroll över tillverknings- och monteringstoleranser ger stabil, noggrann flödesreglering, med konsekvent prestanda över hela spektrat av ventilstorlekar.
• En flödesväg utan död vinkel förhindrar medelansamling och korskontaminering, avgörande för hög renhet och hygieniska processlinjer.
• Utmärkt korrosionsbeständighet över de våta delarna skyddar mot aggressiva syror, alkalier och kemiska medier.
• Ingen packbox betyder inget packningsslitage, inga packningsrelaterade läckagevägar och minskat underhållsbehov under ventilens livslängd.

Tillgänglig i flänsförsedda anslutningsstilar för direkt fastskruvning till standardrörledningsflänsar, den här ventilen passar huvudprocesslinjer, distributionshuvuden och applikationer där en fast, icke-borttagbar anslutning är att föredra för långsiktig systemintegritet. Kroppsmaterial, membranblandningar och tryckklasser kan konfigureras för att matcha specifika kemiska kompatibilitets- och driftstemperaturkrav.

Typiska applikationer inkluderar kemiska doseringssystem, reningsverk för avloppsvatten, distribution av ultrarent vatten, våtbearbetning av halvledare och överföringsledningar för farmaceutiska vätskor. Den icke-smorda, membranbaserade avstängningsmekanismen eliminerar risken för att kärvning eller kärvning är vanlig för kul- och pluggventiler, vilket gör den till ett pålitligt val för isolering och strypning i korrosiva eller partikelfyllda media.
