Vad är en automatisk ventil och varför är den viktig?

An Automatisk ventil är en flödeskontrollanordning utformad för att öppna, stänga eller justera passagen av vätska eller gas utan kontinuerlig manuell drift. Beroende på systemdesign kan det reagera på elektriska signaler, tryckluft, hydraultryck, vätsketryck, temperatur, flödeshastighet eller vätskenivå.

I ett typiskt rörsystem fungerar en automatisk ventil tillsammans med sensorer, styrenheter och ställdon. En nivåsensor kan stänga en inloppsventil när en lagringstank är full, medan en tryckregulator kan justera ventilöppningen för att bibehålla ett stabilt nedströmstryck. Vissa ventiler fungerar oberoende genom förändringar i vätsketrycket och kräver ingen extern strömkälla.

Jämfört med en manuellt manövrerad ventil ger en automatisk ventil snabbare respons, mer konsekvent kontroll och enklare integration med produktionsutrustning. Det kan minska repetitivt manuellt arbete, begränsa driftfel och förbättra processsäkerheten. Dessa fördelar gör att automatiska ventiler används ofta i vattenbehandling, kemisk bearbetning, bevattning, HVAC-system, livsmedelsproduktion, kylning av utrustning och industriella vätskehanteringsapplikationer.

Hur fungerar en automatisk ventil?

Grundläggande funktionsprincip för en automatisk ventil

En automatisk ventil styr vätskerörelsen genom att omvandla en styrsignal eller en förändring i driftsförhållandena till mekanisk rörelse. Beroende på ventilstrukturen kan det interna stängningselementet vara en kula, skiva, membran, plugg, grind eller kolv.

I ett elektriskt styrt system mäter en sensor tryck, temperatur, flöde eller vätskenivå. Regulatorn jämför det uppmätta värdet med ett förinställt område och skickar ett kommando till den automatiska ventilen. Ställdonet omvandlar signalen till roterande eller linjär rörelse och ändrar flödespassagen tills önskat tillstånd uppnås.

Pneumatiska ventiler använder tryckluft för att flytta ställdonet och väljs ofta för snabb respons, frekvent drift eller felsäker åtgärd. Självmanövrerade ventiler använder vätsketryck, fjäderkraft, gravitation eller flytkraft och kan fungera utan en separat styrenhet.

Vanliga styrsignaler

Vanliga kontrollmetoder inkluderar på/av elektriska signaler , 4–20 mA proportionella signaler , 0–10 V-signaler , pneumatiska trycksignaler och direkta svar på tryck-, temperatur- eller vätskenivåförändringar. Den valda signalen måste matcha ställdonet, styrenheten, strömförsörjningen, svarshastigheten och erforderlig reglernoggrannhet.

Automatisk ventilöppnings- och stängningsprocess

Driftsprocessen inkluderar normalt signalgenerering, ställdonets svar, ventilskaft eller axelrörelse, flödespassagejustering och positionsbekräftelse. En gränslägesbrytare kan indikera helt öppen eller helt stängd status, medan en positionsgivare kan ge kontinuerlig ventilpositionsåterkoppling.

I korrosiva kemiska system beror tillförlitligheten på både ställdonet och de fuktade materialen. Ningbo Baodi Plastic Valve Co., Ltd. har utvecklat industriella termoplastventiler och rörkomponenter för krävande vätskeförhållanden i mer än fyra decennier. Dess tidiga erfarenhet av plastmembranventiler visar varför isolering av korrosiva media från metalltransmissionskomponenter kan förbättra systemets tillförlitlighet på lång sikt.

Vilka är huvudkomponenterna i en automatisk ventil?

Ventilkropp

Ventilkroppen bildar huvudflödespassagen och tål tryck i rörledningen. Vanliga strukturer inkluderar kul-, fjäril-, membran-, kontroll- och kontrollventiler. Rostfritt stål och metallegeringar används ofta för förhållanden med hög temperatur eller högt tryck, medan PVC, CPVC, PP och PVDF är allmänt övervägda för frätande industrivätskor.

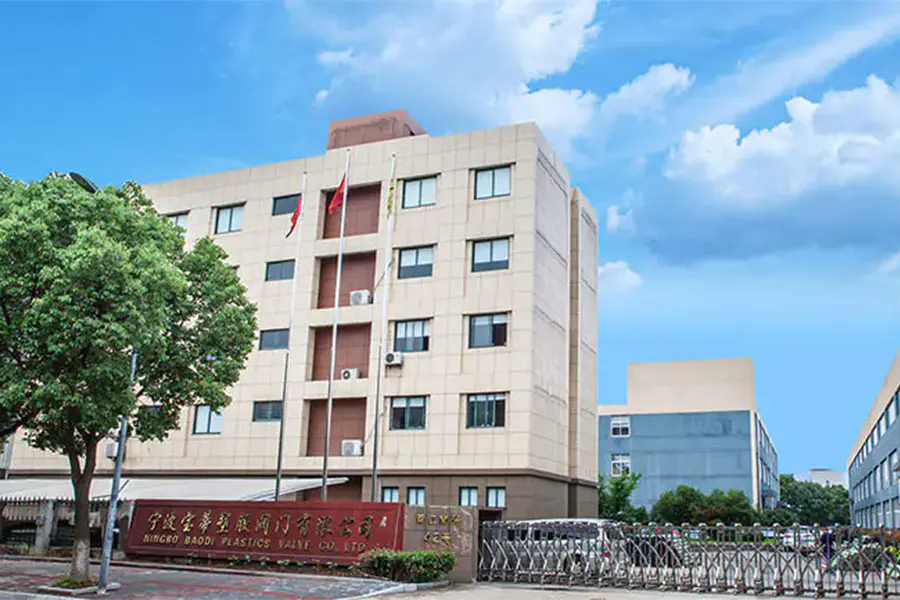

Ningbo Baodi Plastic Valve Co., Ltd. spårar sitt ursprung till 1979 genom Zhenhai Chemical Valve Factory och Beilun Plastic Valve Factory. Dess första plastmembranventil tillverkades 1979 och klarade den tekniska bedömningen av ministeriet för kemisk industri 1983, vilket återspeglar den tidiga industriella tillämpningen av korrosionsbeständiga plastventilstrukturer i Kina.

Ventiltrim och tätningsdelar

Inre delar kan inkludera kulan, skivan, membranet, sätet, skaftet, axeln och tätningsringarna. Dessa komponenter påverkar direkt avstängningsprestanda, läckage, driftmoment och livslängd.

Val av tätning måste ta hänsyn till kemikaliekoncentration, temperatur, tryck och driftsfrekvens. En tätning som är lämplig för rent vatten kan svälla, härda eller spricka när den används med ett annat medium.

Ställdon

Ett elektriskt manöverdon använder en motor och växellåda, ett pneumatiskt manöverdon använder tryckluft, ett hydrauliskt manöverdon använder trycksatt vätska och en självmanövrerad mekanism använder vätsketryck eller mekanisk kraft. Ställdonet måste ge tillräckligt med vridmoment eller dragkraft under den maximala tryckskillnaden och bör inkludera en lämplig säkerhetsfaktor.

Sensorer, styrenheter och återkopplingsenheter

Tryckgivare, temperaturgivare, flödesmätare och nivåbrytare tillhandahåller processdata. Ett relä, PLC eller processregulator bestämmer hur den automatiska ventilen reagerar. Gränslägesbrytare bekräftar öppna och stängda lägen, medan lägesgivare ger kontinuerlig återkoppling för modulerande styrning.

Anslutningar och stödjande komponenter

Automatiska ventiler kan använda flänsade, gängade, hylsa, unions-, svetsade, smält- eller klämanslutningar. 2006 utökade Ningbo Baodi Plastic Valve Co., Ltd. sitt sortiment till industriella plaströr och rördelar och blev ett av de tidiga inhemska företagen som använde CPVC på rörventiler av industriell kvalitet. Samordnade ventiler, rör och kopplingar hjälper till att minska material- och dimensionskompatibilitetsproblem.

Vilka är huvudtyperna av automatiska ventiler?

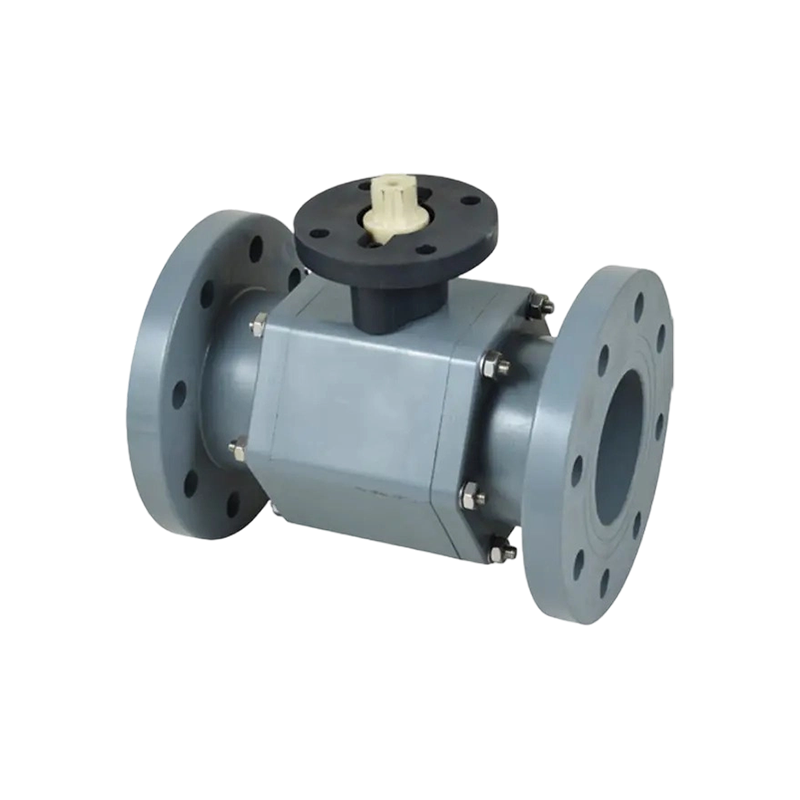

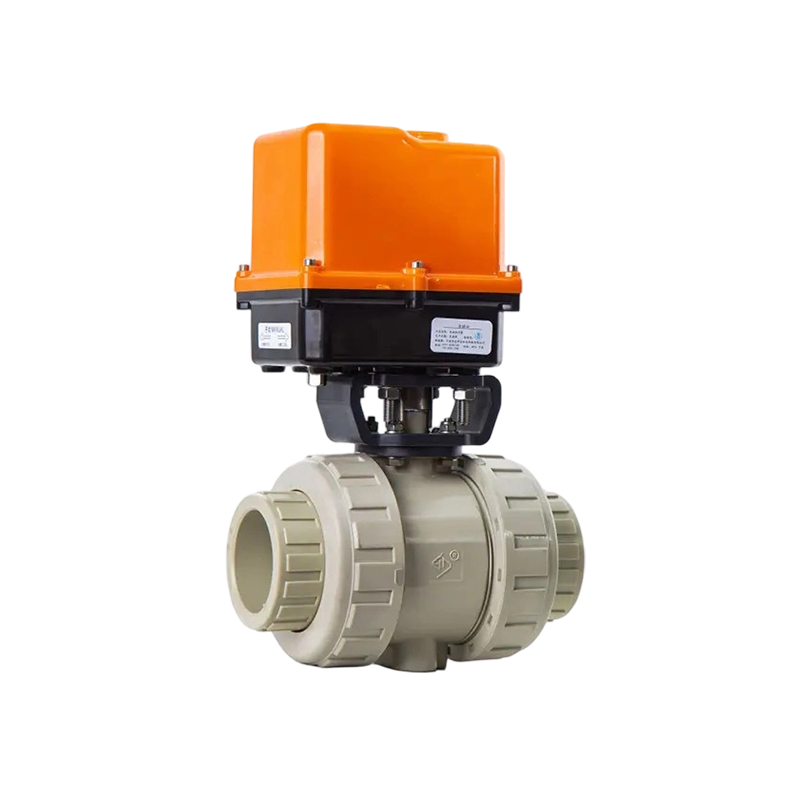

Automatisk kulventil

En automatisk kulventil använder en kula med ett centralt hål. En 90-graders rotation öppnar eller stänger flödespassagen. Den erbjuder låga tryckförluster, snabb drift och pålitlig avstängning. Kulventiler av plast används ofta för korrosiva vatten- och kemiska system.

1992 uppfann Ningbo Baodi Plastic Valve Co., Ltd. flänskulventilen i ett stycke. Den integrerade designen minskade potentiella externa läckagepunkter och blev senare allmänt använd i kemiska industrier. Standardkulventiler är främst lämpliga för isolering snarare än kontinuerlig strypning.

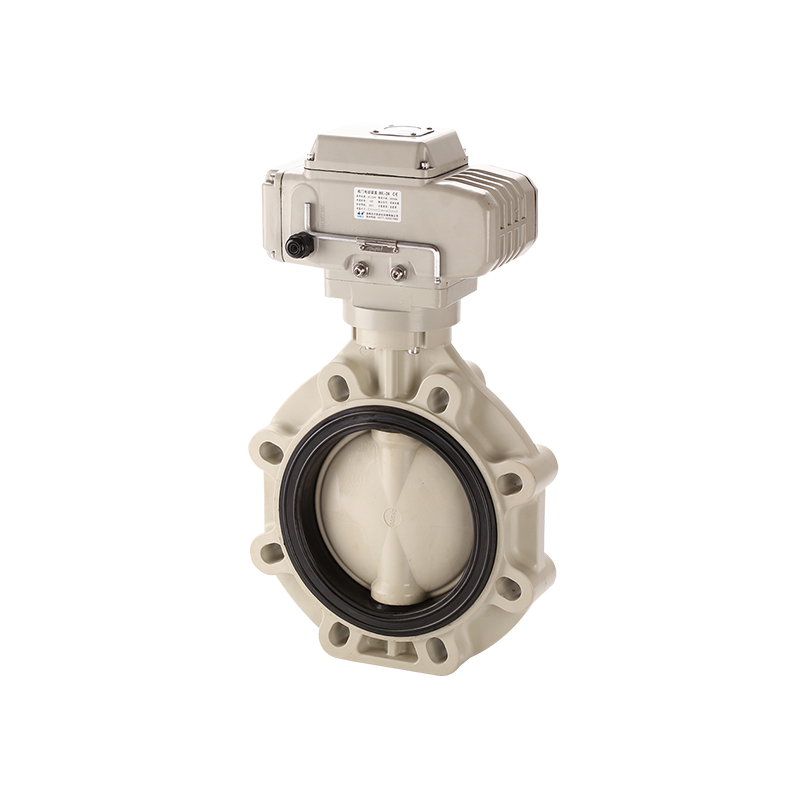

Automatisk vridspjällsventil

En automatisk vridspjällsventil använder en roterande skiva placerad inuti flödespassagen. Dess kompakta konstruktion och relativt låga vikt gör den lämplig för rörledningar med medelstor och stor diameter. Det används ofta i vattenbehandling, kylvattencirkulation, ventilation och allmänna industriella system.

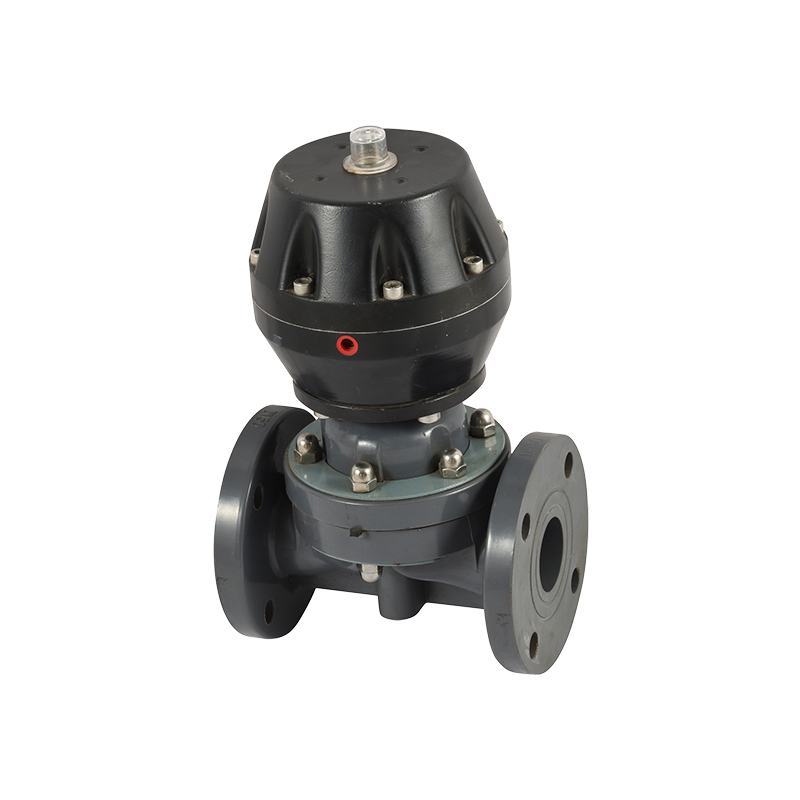

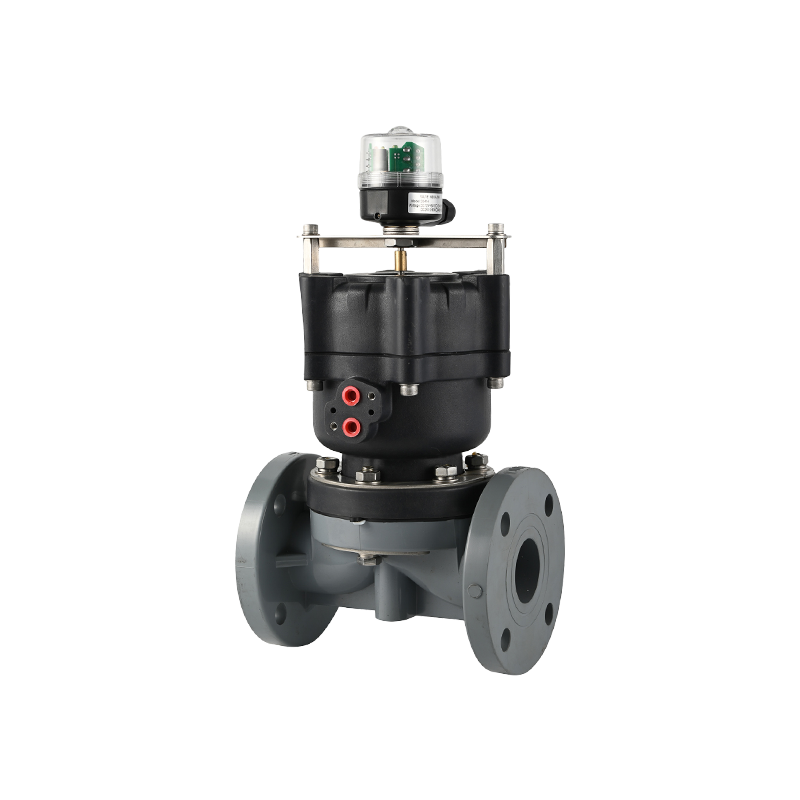

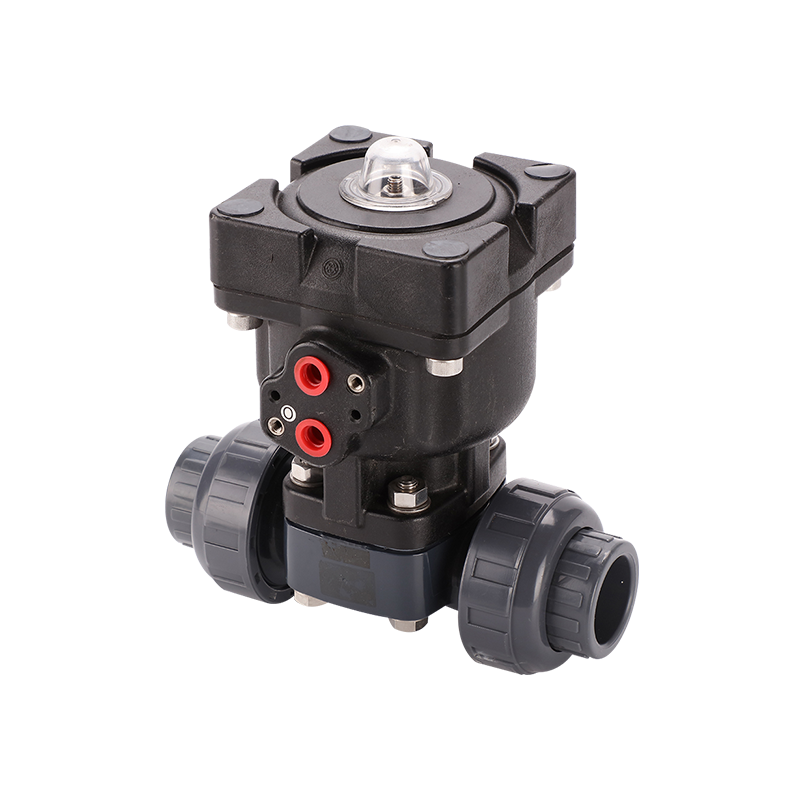

Automatisk membranventil

En automatisk membranventil använder ett flexibelt membran för att stänga mot ett säte eller en dam. Membranet separerar vätskan från spindeln och de flesta transmissionskomponenter, vilket gör designen lämplig för frätande, partikelhaltiga eller renhetskänsliga vätskor.

Ningbo Baodi Plastic Valve Co., Ltd. är en huvudutformare av den nationella standarden för plastmembranventiler och relevanta kemiska industristandarder. Dess långsiktiga deltagande i utvecklingen av membranventiler stödjer tillämpningar inom kemisk bearbetning, vattenbehandling, galvanisering och industriell vätskekontroll.

Automatisk reglerventil

En automatisk reglerventil justerar kontinuerligt sin öppning enligt en proportionell signal. Den kan reglera flöde, tryck, temperatur eller vätskenivå. Korrekt Cv- eller Kv-storlek är viktigt eftersom en överdimensionerad ventil kan arbeta nära stängt läge och orsaka instabil kontroll.

Automatisk magnetventil

En magnetventil använder en elektromagnetisk spole för att flytta en kolv eller pilotmekanism. Den ger snabb på/av-drift och används ofta i vatten, luft, utrustning och doseringssystem med liten och medeldiameter. Pilotstyrda modeller kan kräva en minimal tryckskillnad.

Automatisk backventil

En automatisk backventil förhindrar omvänt flöde utan ett externt ställdon. Vätsketryck framåt öppnar ventilen, medan backtryck eller fjäderkraft stänger den. Ningbo Baodi Plastic Valve Co., Ltd. deltar också i utarbetandet av kemiska industristandarder för plastbackventiler.

Automatisk tryckreduceringsventil

En tryckreduceringsventil sänker inloppstrycket och upprätthåller ett stabilare nedströmstryck. Det används ofta i vattenförsörjning, bevattning, processutrustning och grenrörledningar.

Automatisk luftutsläpps- och dräneringsventil

Automatiska luftutsläppsventiler tar bort instängd luft från rörledningarna, medan automatiska dräneringsventiler släpper ut ackumulerat vatten eller kondensat. De hjälper till att minska luftblockering, instabilt flöde, korrosion och tryckfluktuationer.

Automatisk ventil vs manuell ventil: Vad är skillnaden?

En manuell ventil kräver att en operatör vrider ett handtag, spak eller handratt. En automatisk ventil reagerar på en elektrisk signal, tryckluft, hydraulkraft eller processförhållanden.

An Automatisk ventil är i allmänhet att föredra för avlägsna platser, frekvent drift, tidsinställda processer, nödavstängning eller exakt tryck- och flödeskontroll. Manuella ventiler förblir praktiska för underhållsisolering, dränering och sällan manövrerade rörledningar.

Hur man väljer rätt automatisk ventil

Identifiera det kontrollerade mediet

Bekräfta det kemiska namnet, koncentrationen, viskositeten, korrosiviteten, partikelinnehållet, kristalliseringstendensen och renhetskravet. Ventilhuset, sätet, membranet, O-ringarna och alla våta komponenter måste vara kompatibla med mediet.

Bekräfta tryck och temperatur

Tillhandahåll normalt tryck, maximalt inloppstryck, utloppstryck, maximalt differenstryck, överspänningsförhållanden och eventuella vakuumkrav. För plastventiler minskar vanligtvis det tillåtna arbetstrycket när temperaturen stiger.

Driftstemperaturen bör inkludera normala, minimum, maximum, rengöring och omgivningsvärden. PVC, CPVC, PP och PVDF har olika kemiska och termiska egenskaper. Ningbo Baodi Plastic Valve Co., Ltd.s erfarenhet av industriella CPVC-rörventiler är relevant där högre temperaturkapacitet än standard PVC krävs.

Bestäm ventilstorlek och flödeskapacitet

För isoleringsservice matchar ventilen ofta den nominella rörstorleken. För regleringsservice bör erforderligt Cv- eller Kv-värde beräknas. En överdimensionerad ventil kan orsaka instabilt flöde, medan en underdimensionerad ventil kan skapa alltför stora tryckförluster.

Välj ställdonet och felsäkert läge

Elektriska ställdon är praktiska där elektrisk kraft finns tillgänglig. Pneumatiska ställdon är lämpliga för snabb drift, frekvent cykling och felsäkra funktioner med fjäderretur. Hydrauliska ställdon ger hög kraft, medan självmanövrerade ventiler inte kräver någon extern ström.

Bekräfta anslutningar, feedback och miljö

Bekräfta flänsförsedda, gängade, hylsa, unions-, fusions-, svetsade eller klämanslutningar. Ange även på/av-kontroll, 4–20 mA, 0–10 V, gränslägesbrytare, kontinuerlig positionsåterkoppling, manuell överstyrning, kommunikationskrav, höljesskydd, utomhusexponering, fuktighet, damm, frätande ånga eller krav på riskområden.

Var används en automatisk ventil vanligen?

Vattenreningssystem

Automatiska ventiler styr råvattenintag, filtrering, backspolning, kemikaliedosering, tankfyllning, slamavgivning och pumpisolering. Ventilstrukturer bör väljas enligt suspenderade ämnen, vattenkvalitet, tryck och cykelfrekvens.

Kemisk bearbetning

Kemiska anläggningar använder automatiska ventiler för reaktormatning, syra- och alkalidosering, tanköverföring, cirkulation, utsläpp av avloppsvatten och nödstopp. Industriella termoplastventiler väljs ofta när korrosionsbeständigheten är viktigare än extremt högt tryck eller temperatur.

Ningbo Baodi Plastic Valve Co., Ltd. har betjänat tiotusentals företag och exporterat till mer än 60 länder. Dess breda utbud av termoplastiska ventiler, rör och kopplingar gör att kemisk kompatibilitet kan beaktas över hela rörsystemet.

Bevattning och jordbruk

Automatiska ventiler stöder tidsinställd vattning, zonkontroll, gödselinjektion, filterspolning, tryckreduktion och tanknivåhantering. Uppströmsfiltrering är viktig där vatten innehåller sand, organiskt material eller mineralavlagringar.

VVS-system

HVAC-applikationer inkluderar kylvattenstyrning, varmvattencirkulation, värmeväxlarreglering, kyltornsdrift, fläktkonvektorstyrning och pumpbypass. Korrekt ventilstorlek förbättrar temperaturstabiliteten och energieffektiviteten.

Livsmedel, utrustning och andra industriella system

Automatiska ventiler används för överföring av ingredienser, rengöringscykler, påfyllningsutrustning, kylvatten, tryckluft, smörjning, elektropläteringskemikalier, vattenbrukscirkulation och kondensatdränering. Varje applikation kräver separat granskning av renhet, korrosion, partiklar, cykellivslängd och kontrollrespons.

Hur man installerar och driftsätter en automatisk ventil

Förberedelse och rengöring av rörledningar

Före installation, verifiera ventiltyp, storlek, husmaterial, tätningsmaterial, tryckklass, temperaturområde, ställdonets spänning, styrsignal, felsäkert läge och anslutningsmått. Spola av svetsslagg, sand, glödskal, för mycket tätningstejp och annat skräp från rörledningen.

Flödesriktning och rörledningsstöd

Följ flödespilen på ventilhuset. Felaktig riktning kan orsaka instabil kontroll, överdriven tryckförlust, ofullständig stängning eller fel på pilotmanövrerade mekanismer. Rörstöd ska förhindra att ventilen och manöverdonet bär ostödd rörledningsvikt.

Plastventilanslutningar

Plastanslutningar kräver korrekt uppriktning och kontrollerad åtdragning. Flänsbultar ska dras åt gradvis i ett korsmönster. Gängförband ska inte dras åt för hårt. Hylslim får inte komma in i ventilen och kopplingstätningarna måste förbli rena och korrekt placerade.

Elektriska och pneumatiska anslutningar

Bekräfta matningsspänning, plinttilldelningar, jordning, kabelförskruvningstätning, signalledningar och återkopplingskretsar. Pneumatiska system kräver ren, torr, reglerad luft, lämpliga filter, läckagefria slangar och korrekt justerade flödeskontroller.

Idrifttagningskontroller

Utför ett torrdriftstest, bekräfta öppningsriktningen, kontrollera gränslägesbrytare, verifiera manuell överstyrning, testa felsäker åtgärd och inspektera för onormalt ljud. Trycksätt systemet gradvis och kontrollera läckage av kropp, säte, skaft, fläns, gänga och koppling. Modulerande ventiler bör kalibreras vid helt stängda, helt öppna och flera mellanlägen.

Automatiskt ventilunderhåll och felsökning

Rutinunderhåll

Inspektera ventilhuset, anslutningar, ställdon, ledningar, luftslangar, lägesindikator, återkopplingssignal och manuell överstyrning. Rengör uppströms silar och inre avlagringar vid behov. Underhållsintervallen bör vara kortare för korrosiva, nötande, högtemperatur-, utomhus- eller högcykelapplikationer.

Automatisk ventil öppnar eller stänger inte

Läckage och långsam drift

Internt läckage kan uppstå på grund av smuts på sätet, slitna tätningar, skadade stängningselement, för högt differenstryck, kemiskt angrepp eller felaktig justering av stängt läge. Externt läckage kan orsakas av felinriktning, skadade packningar, spruckna kroppar, lösa kopplingar eller överdriven rörledningsspänning.

Långsam drift kan vara resultatet av låg spänning, lågt lufttryck, begränsade slangar, inre avlagringar, tätningssvällning, hög viskositet, överdrivet differentialtryck eller ställdonsnötning. Ökat vridmoment utan att identifiera orsaken kan skada ventilhuset eller spindeln.

Frekvent cykling och vattenhammare

Frekvent öppning och stängning kan orsakas av instabila sensorsignaler, smala kontrollgränser, felaktig styrinställning, en överdimensionerad ventil eller felaktig positionsåterkoppling. Vattenslag kan minskas genom att öka stängningstiden, sänka flödeshastigheten, justera pneumatiska flödeskontroller eller installera lämplig utrustning för överspänningskontroll.

Nyckelspecifikationer för automatiska ventiler Köpare bör kontrollera

Ningbo Baodi Plastic Valve Co., Ltd. har erhållit ISO 9001-, ISO 14001- och ISO 45001-systemcertifieringar, såväl som den nationella licensen för tillverkning av tryckrörskomponenter för specialutrustning. Det är erkänt som ett nationellt högteknologiskt företag och ett specialiserat och sofistikerat företag i Ningbo City. Företaget är också en huvudutformare av standarder som täcker plastmembranventiler, plastkulventiler och plastbackventiler.

Vanliga frågor om automatisk ventil

Behöver en automatisk ventil alltid elektricitet?

Nej. Elektriska ställdon och magnetventiler kräver elektricitet, pneumatiska ventiler använder tryckluft, och självmanövrerade kontroll-, tryckreducerande, flyt- eller dräneringsventiler kan fungera genom vätsketryck eller mekanisk kraft.

Vad är skillnaden mellan en automatisk ventil och en magnetventil?

En magnetventil är en specifik typ av automatisk ventil. Den använder en elektromagnetisk spole och är främst designad för snabb på/av-kontroll. Automatiska ventiler kan också använda elektriska motorer, pneumatiska ställdon, hydrauliska system eller självmanövrerade mekanismer.

Kan en automatisk ventil manövreras manuellt?

Många ställdon inkluderar en handratt, spak, manöveraxel eller manuell solenoid. Ström- eller lufttillförseln kan behöva isoleras innan manuell drift för att förhindra skador på ställdonet eller oväntade rörelser.

Vad händer under ett strömavbrott?

Ventilen kan misslyckas med att öppnas, misslyckas med att stänga eller förbli på plats. Den korrekta konfigurationen beror på processsäkerheten. Kemikalietillförselventiler misslyckas ofta med stängda, medan kylvattenventiler kan behöva öppnas.

Hur länge håller en automatisk ventil?

Livslängden beror på kemisk kompatibilitet, tryck, temperatur, cykelfrekvens, partiklar, installationsinriktning, ställdonets storlek och underhåll. Renvattenservice kan ge många års drift, medan slitande eller frätande högcykelservice kan kräva tätare byte av tätning eller membran.

Kan en automatisk ventil användas för olika vätskor?

Endast när alla fuktade material är kompatibla med varje vätska. Det kemiska namnet, koncentrationen, temperaturen, viskositeten och eventuell reaktion med restmedia måste kontrolleras innan du byter service.

Kan en automatisk ventil installeras utomhus?

Ja, när manöverdon och ventilmaterial är lämpliga för regn, damm, solljus, kondens, temperaturförändringar, kemisk ånga och eventuell översvämning. Kabelförskruvningar och kapslingar måste hålla den erforderliga skyddsnivån.

Varför stängs inte en automatisk ventil helt?

Vanliga orsaker är skräp på sätet, skadade tätningar, felaktiga gränsinställningar, otillräckligt ställdonsmoment, för högt differenstryck, svullna tätningsmaterial, omvänd installation eller inre hinder.

Kan en automatisk kulventil reglera flödet?

En standard automatisk kulventil är främst avsedd för full öppning och stängning. Långvarig partiell öppning kan skapa sätesslitage, vibrationer och erosion. En specialdesignad reglerventil är mer lämpad för kontinuerlig proportionell reglering.

Behöver en automatisk ventil en uppströmssil?

En sil rekommenderas för magnetventiler, pilotmanövrerade, tryckreducerande och små styrventiler när mediet innehåller rost, sand, avlagringar eller byggnadsskräp. Silen måste också rengöras regelbundet för att förhindra alltför stora tryckförluster.

Vilken information ska skickas till tillverkaren?

Användare bör tillhandahålla medium, koncentration, flöde, tryck, temperatur, rörstorlek, anslutningsstandard, ventilfunktion, föredragna material, ställdontyp, strömförsörjning, styrsignal, felsäker åtgärd, öppningstid, installationsmiljö, återkopplingskrav och nödvändig dokumentation.

Ningbo Baodi Plastic Valve Co., Ltd. erbjuder ett brett utbud av industriella termoplastventiler, rör och kopplingar och har levererat till kunder i mer än 60 länder. Fullständiga driftsdata är fortfarande väsentliga eftersom den korrekta automatiska ventilen inte kan bestämmas enbart utifrån nominell rörstorlek.
