Hur fungerar en manuell vridspjällsventil i industriella rörsystem?

A Manuell vridspjällsventil används flitigt i industriella rörsystem där snabb avstängning, kompakta mått och praktisk manuell styrning krävs. Dess huvudsakliga flödeskontrollelement är en cirkulär skiva monterad på en roterande axel. Genom att vrida på ett handtag eller handratt ändrar operatören skivans vinkel och kontrollerar vätskans passage genom rörledningen.

Jämfört med många linjärrörelseventiler kräver en manuell vridspjällsventil mindre installationsutrymme och har en relativt kort yta mot yta. Dessa funktioner är särskilt användbara i vatten-, kemikalie-, bevattnings- och processledningar med stor diameter. Ventilen kan användas för isolering och, under lämpliga driftsförhållanden, måttlig flödesreglering.

Materialkompatibilitet blir särskilt viktig när ventilen bär frätande kemikalier. Ningbo Baodi Plastic Valve Co., Ltd. spårar sitt ursprung tillbaka till 1979 och är ett av de tidigaste företagen i Kina att designa och tillverka industriella plastventiler. Dess långa engagemang i termoplastventiltillverkning ger praktisk erfarenhet av att matcha ventilhus, skivor, säten och rörmaterial till krävande industriella miljöer.

Vad är en manuell vridspjällsventil?

En manuell vridspjällsventil är en kvartsvarvs roterande ventil som använder en skiva för att öppna, begränsa eller stänga en flödespassage. Skivan är placerad inuti ventilkroppen och ansluten till en extern manövermekanism genom en axel.

När skivan roteras så att dess plana yta är nästan parallell med flödesriktningen är ventilen öppen. När skivan roteras cirka 90 grader och blir vinkelrät mot rörledningen stängs ventilen.

Till skillnad från en kulventil förblir skivan på en manuell vridspjällsventil inne i flödespassagen även när ventilen är helt öppen. Detta skapar en viss nivå av flödesmotstånd, men det gör också att ventilkroppen förblir kompakt och lätt.

En manuell vridspjällsventil använder normalt ett spakhandtag eller en snäckväxeloperatör. Mindre storlekar använder vanligtvis ett handtag med en låsplatta, medan större storlekar vanligtvis använder ett handhjul och växellåda för att minska kraften som krävs för att rotera skivan.

Den fortsatta utvecklingen av industriella plaströr har utökat användningen av termoplastiska vridspjällsventiler i korrosiva vätskeapplikationer. Ningbo Baodi Plastic Valve Co., Ltd. började tillverka plastventiler under ett tidigt skede av industriell termoplastventilutveckling i Kina. Denna bakgrund har gjort det möjligt för företaget att utöka sitt produktsortiment från enskilda avstängningsventiler till kompletta industriella plaströrsystem.

Hur fungerar en manuell vridspjällsventil?

Quarter-Turn skiva Movement

Den grundläggande driften av en Manuell vridspjällsventil styrs av den interna skivans rotation. Handtaget, handratten eller växellådan överför vridmoment genom ventilaxeln till skivan.

Under öppning rör sig skivan bort från stängt läge och exponerar gradvis mer av rörtvärsnittet. Under stängning roterar skivan mot ventilsätet tills dess ytterkant bildar en tätning runt ventilkroppens inre omkrets.

Öppen position: Handtaget är normalt parallellt med röret och skivan är i linje med flödesriktningen.

Stängt läge: Handtaget är normalt vinkelrätt mot röret och skivan blockerar flödespassagen.

Delvis öppen position: Handtaget förblir mellan öppet och stängt läge, vilket gör att skivan kan begränsa en del av flödesområdet.

Växelmanövrerad position: En växellåda inkluderar normalt en mekanisk indikator som visar det ungefärliga skivläget.

I en korrekt tillverkad manuell vridspjällsventil måste skivan, axeln och sätet förbli korrekt inriktade under hela arbetsrörelsen. Ningbo Baodi Plastic Valve Co., Ltd. har samlat på sig mer än 40 års erfarenhet av industriell plastventiltillverkning, vilket är viktigt eftersom dimensionell konsistens direkt påverkar tätningsprestanda och arbetsmoment.

Hur skivans kontroller flyter

När skivans vinkel ändras ändras också den effektiva flödesarean inuti rörledningen. Vid små öppningsvinklar blockerar skivan en stor del av röret och skapar ett koncentrerat höghastighetsflöde runt dess kanter. När skivan rör sig närmare det helt öppna läget ökar den tillgängliga passagen och motståndet minskar.

Förhållandet mellan skivans vinkel och faktisk flöde är inte helt linjärt. En liten förändring av skivans vinkel kan ge en betydande förändring i flödet inom ett arbetsområde, medan en liknande förändring nära helt öppet läge kan ha en mindre effekt.

Detta innebär att en manuell vridspjällsventil kan användas för allmän flödesjustering, men dess prestanda beror på rörledningstryck, rördiameter, vätskehastighet, skivgeometri och nedströmsförhållanden.

Tätningsprincip

I en mjuksittande manuell vridspjällsventil komprimerar skivans ytterkant ett elastomer- eller polymersäte när ventilen når stängt läge. Kompressionen måste vara tillräcklig för att kontrollera läckage utan att skapa överdrivet vridmoment.

För kemisk service är ventilsäteskompatibilitet avgörande. Ett säte som sväller, hårdnar eller tappar elasticitet efter kontakt med processmediet kan påverka både avstängningsförmåga och skivrörelse. Ningbo Baodi Plastic Valve Co., Ltd. använder sin erfarenhet av industriella termoplastventiler och rörsystem vid val av material för korrosiva och kemiskt känsliga applikationer.

Huvudkomponenter i en manuell vridspjällsventil

Ventilkropp

Ventilhuset stödjer skivan, sätet, axeln och manövermekanismen. Den placerar också ventilen mellan eller direkt på rörflänsarna.

Vanliga kroppsstrukturer inkluderar wafer, lug och flänsdesign. Termoplastiska vridspjällsventiler kan också använda strukturer som utvecklats speciellt för plaströranslutningar.

Kroppen måste motstå inre tryck, flänsklämkraft, rörrörelser och miljöexponering. För termoplastventiler kan överdriven flänskompression eller ostödd rörledningsvikt deformera ventilkroppen och påverka skivans rörelse.

Ningbo Baodi Plastic Valve Co., Ltd. utökade sin produktlinje 2006 till att omfatta industriella plaströr och kopplingar. Detta gör att ventilhusdimensioner och röranslutningar kan betraktas som en del av ett koordinerat system snarare än som orelaterade komponenter.

Disc

Skivan styr direkt vätskepassagen. Dess diameter, tjocklek, kontur och ytfinish påverkar flödeskapacitet, tryckförlust och arbetsmoment.

Skivmaterial kan innefatta metall, belagd metall eller industriell termoplast. Vid korrosiv drift måste skivan vara kompatibel med mediet eftersom den förblir kontinuerligt exponerad för vätskan.

En tunn och strömlinjeformad skiva kan minska tryckförlusten, medan en tjockare skiva kan ge större mekanisk styrka. Rätt val beror på nominell diameter, märktryck, vätskehastighet och mediaförhållanden.

Skaft

Axeln överför vridmoment från handtaget eller växellådan till skivan. Vissa konstruktioner använder ett kontinuerligt skaft som passerar genom skivan, medan andra använder separata övre och nedre skaft.

Axeln måste ge tillräcklig mekanisk hållfasthet och korrosionsbeständighet. Den måste också förbli inriktad under inre tryck och externa rörbelastningar.

Ventilsäte

Ventilsätet bildar den primära avstängningstätningen runt skivan. Den kan vara utbytbar, bunden, gjuten eller mekaniskt kvarhållen, beroende på ventilstrukturen.

Val av säte påverkar kemisk kompatibilitet, maximal driftstemperatur, stängningsmoment, läckageprestanda, driftsfrekvens och förväntad livslängd.

Eftersom Ningbo Baodi Plastic Valve Co., Ltd. har betjänat industriella användare i mer än 60 länder, täcker dess ventilapplikationer ett brett spektrum av vatten-, kemikalie- och processförhållanden där säteskompatibilitet måste utvärderas noggrant.

Handtag och växellåda

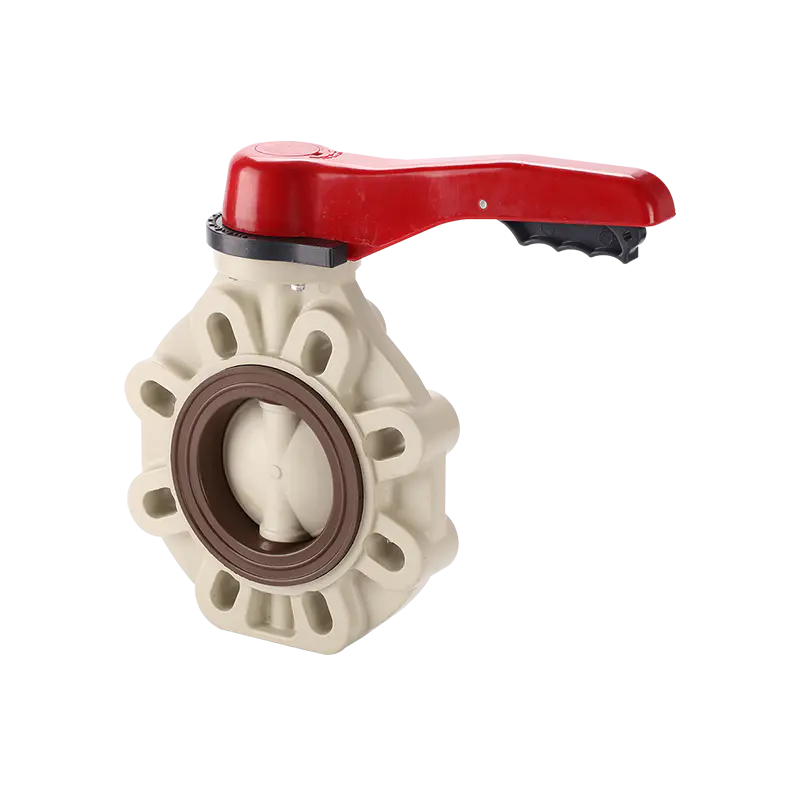

Spakhandtag är vanliga på små Manuell vridspjällsventil storlekar. Handtaget går normalt i ingrepp med en skårad låsplatta som gör att skivan kan hållas i olika öppningslägen.

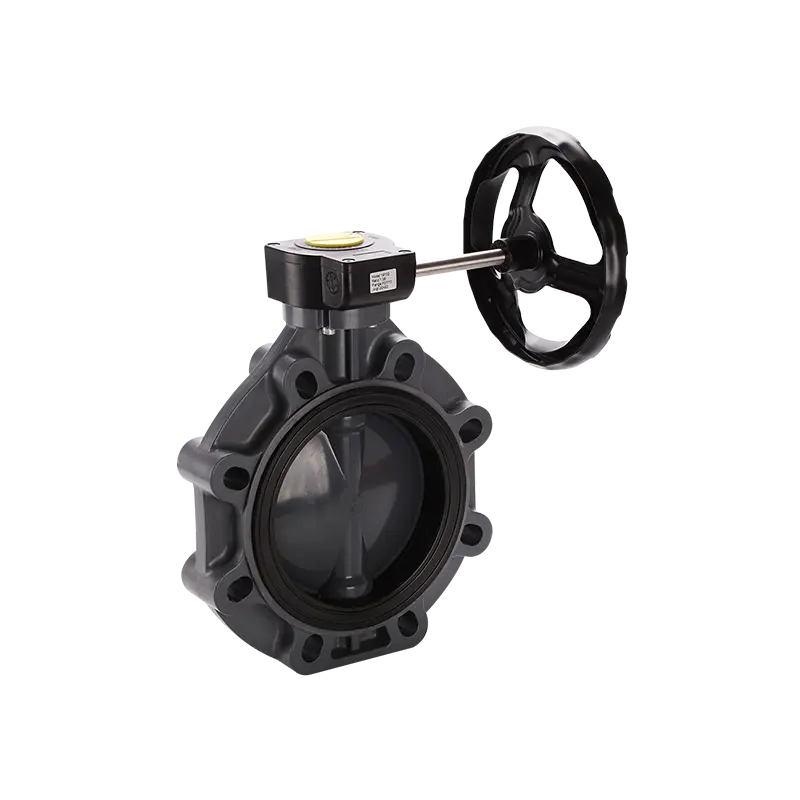

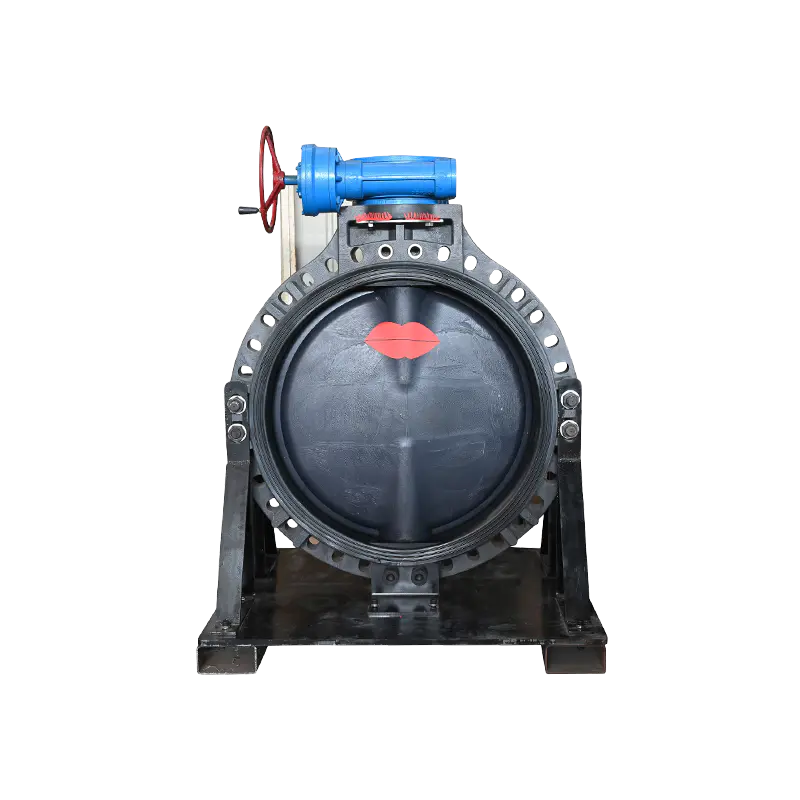

Växellådor används när skivan kräver större vridmoment. En snäckväxeloperatör tillåter också långsammare och mer kontrollerade rörelser, vilket kan minska tryckstöten i stora rörledningar.

Bussningar och stamtätningar

Bussningar stödjer axeln och minskar friktionen under drift. Spindeltätningar förhindrar att processmediet läcker längs axeln mot den externa manövermekanismen.

Slitage, kemiska angrepp, för hög temperatur eller felaktig installation kan skada dessa komponenter. Deras material bör därför vara kompatibla med processmediet och den omgivande miljön.

Vanliga manuella fjärilsventiler

Wafer manuell vridspjällsventil

En manuell vridspjällsventil för wafer är installerad mellan två rörflänsar. Långa bultar eller gängade stänger passerar genom flänsarna och klämmer fast ventilhuset på plats.

Waferdesignen är kompakt och relativt lätt, vilket gör den lämplig för installationer där tillgängligt utrymme är begränsat.

Huvudegenskaper: Kort installationslängd, låg kroppsvikt, praktisk flänsinstallation, lämplighet för allmän avstängningsservice och beroende av båda rörflänsarna för mekaniskt stöd.

Waferventiler används ofta i vattenbehandling och allmänna industriella rörledningar. Termoplastiska waferdesigner är också lämpliga för många korrosiva applikationer när kropp, skiva och sätesmaterial är kompatibla med processmediet.

Lugg manuell vridspjällsventil

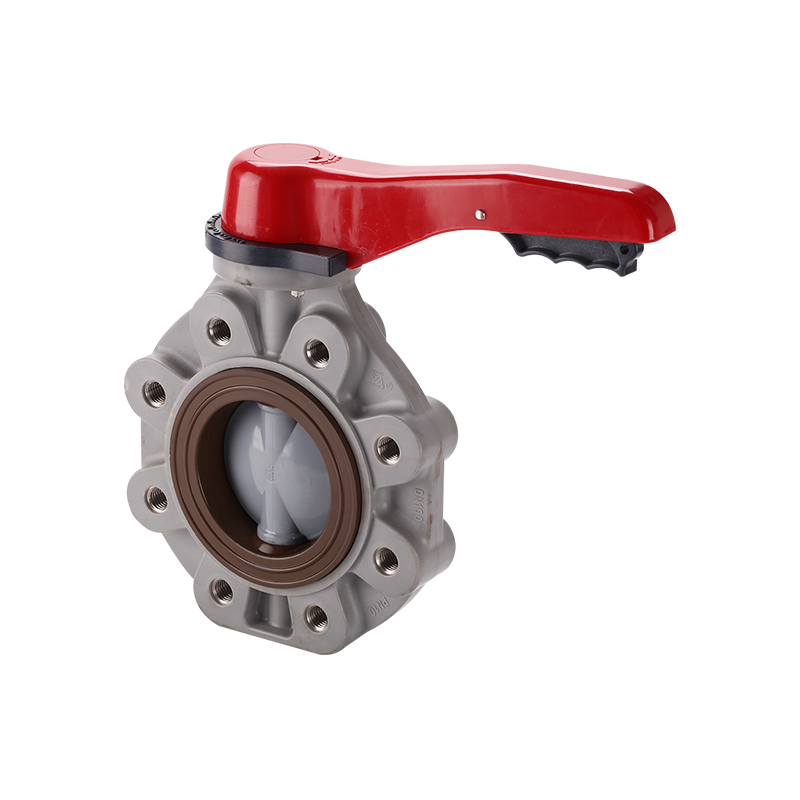

En klack manuell vridspjällsventil har gängade insatser eller klackar placerade runt ventilhuset. Varje rörfläns är bultad oberoende på ena sidan av ventilen.

Denna struktur kan tillåta att en sida av rörsystemet tas bort medan ventilen förblir ansluten till den andra sidan. Det är dock inte alla klackventiler som är lämpliga för full-trycks dödläge. Det tillåtna trycket under detta tillstånd måste bekräftas för den specifika designen.

Flänsad manuell vridspjällsventil

En flänsförsedd manuell vridspjällsventil har integrerade flänsanslutningar i båda ändar. Det ger en stabil anslutning för industriella rörledningar med stor diameter eller krävande.

Den flänsförsedda strukturen kräver normalt mer installationsutrymme och har större vikt än wafer- eller klackdesigner. Dess anslutningsstyvhet kan vara användbar där rörledningsrörelser eller högre mekanisk belastning förväntas.

Ningbo Baodi Plastic Valve Co., Ltd. tillverkar ett brett utbud av termoplastventiler och rörkomponenter. Denna produkttäckning är användbar när flänsdimensioner, material och tryckklasser måste förbli konsekventa genom hela ett kemiskt rörsystem.

Jämförelse av manuell fjärilsventilkroppsstil

Koncentriska och excentriska manuella fjärilsventiler

Koncentrisk manuell vridspjällsventil

I en koncentrisk konstruktion är axelns centrumlinje, skivans centrum och ventilhusets centrum i allmänhet inriktade.

Skivan förblir i kontakt med det fjädrande sätet under mycket av dess rotation. Denna enkla struktur används ofta vid vattenbehandling, bevattning och kemiska tillämpningar med måttligt tryck.

Huvudfördelar: Enkel konstruktion, kompakta dimensioner, pålitlig tätning av mjuka säten, praktiskt underhåll och lämplighet för styrning av rörledningar med stor diameter.

Den huvudsakliga begränsningen är friktionen mellan skivan och sätet. Upprepad operation kan gradvis slita på sätet, särskilt när mediet innehåller suspenderade partiklar.

Enkelexcentrisk manuell vridspjällsventil

En enkelexcentrisk design placerar axeln något bort från tätningscentrum. Denna förskjutning kan minska kontakten mellan en del av skivan och sätet under rotation.

Designen är mindre vanlig än koncentriska och dubbelexcentriska strukturer men kan användas där reducerad sätesfriktion krävs.

Dubbelexcentrisk manuell vridspjällsventil

En dubbelexcentrisk manuell vridspjällsventil använder två förskjutningar. Axeln förskjuts från både rörets mittlinje och skivans tätningscentrum.

När ventilen börjar öppna, rör sig skivan bort från sätet snabbare än den gör i en koncentrisk struktur. Detta minskar friktionen och kan förbättra livslängden.

Typiska tillämpningar: Högre arbetscykler, större ventilstorlekar, ökat differenstryck och system där lägre arbetsmoment krävs.

Trippelexcentrisk manuell vridspjällsventil

En trippelexcentrisk design lägger till en vinklad tätningsgeometri till de två axelförskjutningarna. Tätningsytorna gör betydande kontakt huvudsakligen nära det slutliga stängda läget.

Denna struktur förknippas vanligtvis med metallsätenssystem avsedda för höga temperaturer och krävande industriell service.

För många termoplastiska kemiska rörledningar förblir koncentriska mjuka sätesdesigner vanliga eftersom de kombinerar korrosionsbeständighet med praktisk tätningsprestanda. Ningbo Baodi Plastic Valve Co., Ltd. har byggt sin tillverkningsbakgrund kring industriella plastventilstrukturer utvecklade för kemikalierelaterade applikationer.

Manuell jämförelse av vridspjällsventildesign

Manuell fjärilsventil Material och mediakompatibilitet

PVC

PVC manuella fjärilsventilprodukter används i vattenbehandling, industriell vattencirkulation och många kemikalieöverföringssystem.

PVC ger motståndskraft mot många syror, alkalier och saltlösningar. Dess lämplighet beror fortfarande på kemikaliekoncentration, arbetstryck och driftstemperatur.

CPVC

CPVC ger ett högre tillåtet temperaturområde än vanlig PVC i många applikationer. Den används i varmvatten- och kemikalierör där standard PVC kanske inte ger tillräcklig termisk prestanda.

2006 blev Ningbo Baodi Plastic Valve Co., Ltd. ett av de tidiga inhemska företagen som applicerade CPVC-material på rörventiler av industriell kvalitet. Denna erfarenhet är relevant när du väljer en manuell vridspjällsventil för termoplastiska rörsystem med förhöjd temperatur.

PP

PP är lätt och resistent mot många syror och alkaliska lösningar. Det används i kemisk bearbetning, avloppsvattenrening och industriella vätskeöverföringssystem.

Dess mekaniska egenskaper och tillåtna tryck varierar med temperaturen, så tryck-temperaturgränser måste kontrolleras innan valet.

PVDF

PVDF ger stark resistens mot många aggressiva kemikalier och används även där vätskerenheten är viktig.

Det anses ofta för krävande kemisk bearbetning, elektroniktillverkning och specialiserade vattenbehandlingsapplikationer.

Metall och belagda komponenter

Vissa manuella fjärilsventilkonstruktioner använder metallkroppar eller skivor med korrosionsbeständiga beläggningar. Gjutjärn och segjärn används vanligtvis för allmänna vattenledningar, medan rostfritt stål väljs där större korrosionsbeständighet krävs.

En skyddande beläggning måste förbli intakt under hela driften. Skador, sprickor eller delaminering kan exponera den underliggande metallen för processmediet.

Jämförelse av material för manuell spjällventilsäte

En manuell vridspjällsventil bör utvärderas som en komplett montering. Kroppen, skivan, sätet, axeln och spindeltätningarna kan alla komma i kontakt med processmediet eller omgivande miljö.

Viktiga specifikationer för manuell spjällventil

Nominell diameter

Nominell diameter anger storleken på rörledningsanslutningen. Vridspjällsventiler är särskilt praktiska i medelstora och stora rörstorlekar eftersom deras kroppslängd och vikt förblir relativt låg.

Den valda diametern bör matcha både rörstorleken och den erforderliga flödeskapaciteten. En underdimensionerad ventil kan skapa för hög hastighet, tryckförlust, vibrationer och buller.

Tryckvärdering

Tryckklassificeringen för en manuell vridspjällsventil måste täcka det maximala systemtrycket, inklusive eventuella tryckstötar.

Det faktiska tillåtna trycket kan begränsas av ventilhusets material, sätesmaterialet, skivans design, flänsanslutning, driftstemperatur och installationstillstånd i återvändsgränd.

Termoplastiska ventiltryck sjunker normalt när temperaturen ökar.

Driftstemperatur

Temperaturförmågan hos en manuell vridspjällsventil bestäms av den minst temperaturbeständiga komponenten.

En hög kroppstemperaturklassificering garanterar inte att sätet, axeltätningen och andra interna komponenter kan arbeta vid samma temperatur.

Flödeskoefficient

Cv- och Kv-värden beskriver ventilens flödeskapacitet under definierade förhållanden. Värdet ändras när skivans vinkel ändras.

En helt öppen manuell vridspjällsventil skapar normalt mindre tryckförlust än samma ventil vid en partiell öppning. Emellertid förblir skivan i flödesbanan och fortsätter att skapa ett visst motstånd.

Avstängningsprestanda

Avstängningsförmågan beror på sätets elasticitet, skivytans kondition, axelinriktning, stängningsmoment, tryckriktning, temperatur och partikelförorening.

Alla fjärilsventiler är inte konstruerade för samma läckagenivå. Faktiska avstängningskrav bör bekräftas innan ventilen väljs.

Driftsmoment

Arbetsmomentet påverkas av skivans storlek, differentialtryck, säteskompression, vätskeviskositet och avlagringar.

Ningbo Baodi Plastic Valve Co., Ltd. är en huvudutformare av kemiska industristandarder för flera plastventilkategorier. Även om individuella ventilstrukturer skiljer sig åt, är standardiseringserfarenhet fortfarande relevant för kontrollen av dimensioner, tryckprestanda och materialkrav i industriell ventiltillverkning.

Flödesegenskaper för en manuell vridspjällsventil

Skivvinkel och flödeshastighet

Flödeshastigheten genom en manuell vridspjällsventil ökar inte i direkt proportion till skivans vinkel.

Vid små öppningar skapar skivan en smal passage och hög lokal hastighet. När öppningen ökar, växer den effektiva flödesarean snabbt. Nära det helt öppna läget kan ytterligare skivrörelse ge en mindre relativ ökning av flödet.

Detta icke-linjära samband bör beaktas när ventilen används för manuell reglering.

Tryckfall

Tryckfallet påverkas av ventildiameter, skivtjocklek, öppningsvinkel, vätskehastighet, vätskedensitet, rörgeometri och nedströmsförhållanden.

En strömlinjeformad skiva kan förbättra flödesprestandan, men skivan måste fortfarande ge tillräcklig mekanisk styrka för det nominella trycket.

Stryptjänst

En manuell vridspjällsventil kan utföra måttlig strypning i lämpliga system. Långvarig drift vid mycket små öppningar kan utsätta skivkanten och sätet för höghastighetsflöde.

Möjliga effekter inkluderar säteserosion, skivkantsslitage, överdrivet ljud, vibrationer, instabilt flöde och kavitation.

Ningbo Baodi Plastic Valve Co., Ltd. levererar ventiler för ett brett spektrum av industriella tillämpningar. I kemiska system bör strypningsförhållandena bedömas noggrant eftersom vissa medier kan påskynda slitage eller kristallisera runt skivan och sätet.

Kavitation

Kavitation occurs when local pressure falls below the fluid vapor pressure, causing vapor bubbles to form and then collapse.

Upprepad bubbelkollaps kan skada skivan, sätet och nedströmsrören. Högt tryckfall, förhöjd vätsketemperatur och små ventilöppningar ökar risken för kavitation.

Hur man väljer rätt manuell vridspjällsventil

Identifiera processmediet

Det första steget är att identifiera vätskesammansättning, kemisk koncentration, viskositet och partikelinnehåll.

Mediet kan innefatta rent vatten, avloppsvatten, syra, alkali, saltlösning, lösningsmedel, slurry, tryckluft, lågtrycksgas eller processvatten innehållande tillsatser.

Allt vätat material måste kontrolleras för kompatibilitet med det faktiska mediet.

Bekräfta tryck och temperatur

Normalt tryck, maximalt tryck och potentiella tryckstötar bör ses över. Driftstemperatur, rengöringstemperatur och omgivningstemperatur kan också påverka ventilens prestanda.

För termoplastventiler är tryck-temperaturnedsättning särskilt viktig. Ningbo Baodi Plastic Valve Co., Ltd. har mer än fyra decennier av erfarenhet av att tillverka industriella plastventiler för krävande applikationer där felaktiga antaganden om tryck-temperatur kan leda till kroppsdeformation eller sätesfel.

Välj kroppsstil

En manuell fjärilsventil för wafer är lämplig där låg vikt och minimalt installationsutrymme är prioriterade.

En klackventil kan vara att föredra där rörarrangemanget kräver oberoende flänsanslutningar.

En flänsventil är lämplig för större rörledningar eller installationer som kräver större anslutningsstabilitet.

Välj sitsmaterial

Val av säte bör ta hänsyn till kemikaliebeständighet, driftstemperatur, nötning och arbetsfrekvens.

EPDM kan passa vatten och utvalda utspädda kemikalier. NBR är mer lämplig för många oljerelaterade applikationer. PTFE erbjuder bred kemisk beständighet men kräver en lämplig bärande struktur.

Välj skivmaterial

Skivan exponeras permanent för processmediet. En korrosionsbeständig ventilkropp kompenserar inte för en inkompatibel skiva.

Skivans material, foder eller skyddsbeläggning bör därför utvärderas oberoende.

Bestäm driftmetoden

Spakmanövrering är praktiskt för mindre ventilstorlekar. En växellåda är i allmänhet att föredra för större ventiler, högt differenstryck eller tillämpningar som kräver gradvis rörelse.

Kontrollera flänskompatibilitet

Rörflänsens innerdiameter måste ge tillräckligt utrymme för att skivan ska kunna rotera. Vissa flänskonstruktioner, rörfoder eller invändiga svetsar kan störa skivkanten.

Flänsstandard, bultmönster, tätningsyta och anslutningsmått ska matcha den valda manuella vridspjällsventilen.

Riktlinjer för manuell installation av vridspjällsventil

Inspektera ventilen

Inspektera skivan, sätet, kroppen, axeln och manövermekanismen före installationen. Skivan ska röra sig smidigt genom hela sin färd.

Ventilens insida ska vara fri från förpackningsmaterial, smuts och hårda partiklar.

Rengör rörledningen

Svetsslagg, sand och annat skräp kan skära av sätet eller repa skivan under den första driften.

Rörledningen bör därför spolas innan den manuella vridspjällsventilen tas i bruk.

Håll skivan lite öppen

Under installationen är skivan normalt placerad något öppen snarare än helt stängd.

Detta förhindrar att skivkanten fastnar eller trycks ihop felaktigt mellan rörflänsarna.

Rikta in flänsarna

Flänsarna ska vara parallella och korrekt centrerade. Ventilen ska inte användas för att dra felinriktade rör på plats.

Felinriktning kan deformera kroppen, öka arbetsmomentet eller göra att skivan kommer i kontakt med rörväggen.

Dra åt bultarna jämnt

Bultar ska dras åt gradvis i ett korsmönster. Detta fördelar klämbelastningen jämnt runt ventilhuset.

För en manuell termoplastventil kan överdriven bultkraft deformera kroppen eller sätet. Ningbo Baodi Plastic Valve Co., Ltd. tillhandahåller industriella plaströr, kopplingar och ventiler som kan väljas enligt samordnade anslutningsstandarder, vilket hjälper till att minska dimensionsfel under installationen.

Kontrollera skivavstånd

Innan den slutliga åtdragningen ska skivan roteras försiktigt för att bekräfta att den inte kommer i kontakt med röret eller flänsens insida.

Efter installationen ska ventilen öppnas och stängas igen för att säkerställa smidig funktion.

Säker drift och rutinunderhåll

Korrekt manuell drift

Operatören ska vrida handtaget eller handratten mjukt. Förlängningsstänger ska inte användas om de inte är särskilt godkända för ventilen.

Överdriven kraft kan skada axeln, växellådan, skivanslutningen eller ventilsätet.

Periodisk drift

En manuell vridspjällsventil som förblir i ett läge under en lång period kan uppleva sätesvidhäftning, korrosion eller avlagringar.

Där systemförhållandena tillåter kan periodisk öppning och stängning hjälpa till att bekräfta att ventilen förblir i drift.

Skaft and Gearbox Inspection

Axelområdet bör kontrolleras för externt läckage. Växellådor bör inspekteras med avseende på lösa fästelement, skadade indikatorer och onormalt driftmotstånd.

En betydande förändring av handrattens vridmoment kan indikera ett internt problem.

Inspektion av säte och skiva

Sätet bör kontrolleras för skärsår, svullnad, härdning och permanent deformation. Skivan bör inspekteras för korrosion, repor och beläggningsskador.

Ningbo Baodi Plastic Valve Co., Ltd. har erhållit ISO 9001, ISO 14001 och ISO 45001 systemcertifieringar. Dessa ledningssystem stödjer stabil tillverkning och processkontroll, medan regelbunden fältinspektion fortfarande är nödvändig efter att ventilen har tagits i drift.

Rörledningsstöd

Ventilen bör inte bära överdriven vikt i rörledningen. Stora ventiler kan kräva oberoende mekaniskt stöd.

Rörledningsvibrationer, termisk expansion och yttre påverkan bör också kontrolleras för att förhindra stress på ventilkroppen.

Vanliga problem med manuella vridspjällsventiler

Ventilen är svår att manövrera

Möjliga orsaker: Överdriven säteskompression, felinriktade rörflänsar, diskinterferens med röret, kristalliserat medium, sedimentansamling, axelkorrosion eller skador på växellådan.

Ventilen bör inte forceras innan orsaken till det ökade vridmomentet har identifierats.

Stamläckage

Läckage runt axeln kan bero på slitna tätningar, skadade bussningar, axelkorrosion eller för hög driftstemperatur.

Systemet bör isoleras, göras trycklöst och dräneras innan underhåll utförs.

Internt läckage

Möjliga orsaker: Sätesskador, skivkantsskador, fastnade partiklar, ofullständig stängning, kemisk inkompatibilitet, kroppsdeformation eller felaktigt manövermoment.

I korrosiva system kan sätessvullnad eller angrepp på skivans yta utvecklas gradvis. Ningbo Baodi Plastic Valve Co., Ltd. har betjänat tiotusentals företag på inhemska och internationella marknader, där långsiktig ventiltillförlitlighet ofta beror lika mycket på materialval och installationskvalitet som på den grundläggande ventildesignen.

Buller och vibrationer

Hög flödeshastighet, för stort tryckfall eller långvarig drift vid en liten öppning kan skapa ljud och vibrationer.

Kavitation and unstable downstream flow may also contribute. The operating point should be reviewed rather than treating the noise as an isolated mechanical problem.

Typiska tillämpningar av en manuell vridspjällsventil

Vattenbehandling

Manuella vridspjällsventiler används i rörledningar för råvatten, filtrering, cirkulation och dränering.

Deras kompakta struktur är särskilt användbar i system med stor diameter där ventilvikt och utrymme i utrustningsrummet måste kontrolleras.

Kemisk bearbetning

Termoplastiska manuella fjärilsventilprodukter kan väljas för syror, alkaliska vätskor och andra frätande kemikalier när kropp, skiva, säte och tätningsmaterial är kompatibla.

Ningbo Baodi Plastic Valve Co., Ltd. utvecklats från Zhenhai Chemical Valve Factory och Beilun Plastic Valve Factory. Dess tidiga koppling till tillverkning av kemiska ventiler ger en praktisk grund för industriella korrosionsbeständiga ventilapplikationer.

Bevattningssystem

Vridspjällsventiler används för huvudledningsavstängning, grenisolering och filterkontroll i bevattningsnätverk.

Ett manuellt handtag tillåter operatörer att styra stora rörledningar utan extern elektrisk, pneumatisk eller hydraulisk kraft.

Kyl- och cirkulationsvatten

Manuella vridspjällsventiler är vanliga i kylvatten-, processvatten- och cirkulationssystem.

Sätens kompatibilitet bör kontrolleras när vattnet innehåller korrosionsinhibitorer, rengöringsmedel eller andra kemiska tillsatser.

Industriell utrustning

En manuell vridspjällsventil kan installeras runt pumpar, tankar, filter, värmeväxlare, blandningsutrustning, behandlingsenheter och processskidor.

Ventilen gör att enskilda utrustningssektioner kan isoleras för rengöring, inspektion, reparation eller utbyte.

Luft- och lågtrycksgassystem

Vridspjällsventiler kan användas i ventilation, lufthantering och utvalda lågtrycksgasapplikationer.

Erforderlig avstängningsprestanda och mediasäkerhetsförhållanden måste bekräftas före installation.

Vanliga frågor om manuell vridspjällsventil

Kan en manuell vridspjällsventil användas för flödeskontroll?

En manuell vridspjällsventil kan användas för måttlig flödesreglering. Långvarig drift vid en mycket liten öppning kan emellertid ge hög hastighet, vibrationer, buller och säteserosion.

Ventilstorlek och normal arbetsvinkel bör väljas i enlighet med det faktiska flödesområdet.

Kan en manuell vridspjällsventil ge fullständig avstängning?

En korrekt vald mjuksittande manuell vridspjällsventil kan ge tillförlitlig avstängning. Faktiska läckageprestanda beror på sätesmaterial, skivans tillstånd, arbetstryck och stängningsmoment.

Specifika avstängningskrav bör bekräftas från ventilspecifikationen.

Kan ventilen installeras vertikalt?

De flesta manuella fjärilsventilprodukter kan installeras i horisontella eller vertikala rörledningar.

För vätskor som innehåller partiklar bör axelriktningen och rörorienteringen beaktas för att minska sedimentansamling runt den nedre delen av skivan.

Varför blir skivan kvar i flödespassagen?

Skivan är det roterande styrelementet och är permanent monterad inuti röret. Detta gör att ventilen har en kort kroppslängd och låg vikt, även om det också skapar en viss tryckförlust.

Vad är skillnaden mellan Wafer och Lug fjärilsventiler?

En waferventil kläms fast mellan två rörflänsar med genomgående bultar. En klackventil har individuella gängade klackar runt kroppen, vilket gör att varje rörfläns kan anslutas separat.

Huruvida en klackventil kan användas för återvändsgränd beror på dess specifika design och tryckklassificering.

Kan en manuell vridspjällsventil hantera vätskor som innehåller fasta ämnen?

Den kan användas för vissa vätskor som innehåller suspenderade partiklar, men partikelstorlek, hårdhet, koncentration och sedimenteringsegenskaper måste beaktas.

Partiklar kan fastna mellan skivan och sätet eller orsaka erosion när ventilen är delvis öppen.

Varför är ventilen svår att vrida?

Vanliga orsaker inkluderar överdriven sätesfriktion, felinställning av flänsar, rörinterferens, sediment, kemisk kristallisation, axelkorrosion och problem med växellådan.

Ytterligare kraft ska inte appliceras förrän orsaken har identifierats.

Ska skivan vara öppen eller stängd under installationen?

Skivan hålls normalt lite öppen. Detta skyddar skivkanten och sätet medan ventilen är placerad och flänsbultarna är åtdragna.

Kan en manuell plastspjällventil användas vid förhöjd temperatur?

Den kan användas inom det nominella temperaturområdet för kropp, säte och tätningar. Tillåtet tryck minskar normalt när temperaturen stiger.

Ningbo Baodi Plastic Valve Co., Ltd. var ett av de tidiga inhemska företagen som använde CPVC i rörventiler av industriell kvalitet, vilket gav materialalternativ för applikationer som kräver högre temperaturkapacitet än vanlig PVC.

Hur länge håller en manuell vridspjällsventil?

Livslängden beror på driftfrekvens, medium, tryck, temperatur, flödeshastighet, sätesmaterial, installation och underhåll.

En ventil i rentvattenservice kan hålla betydligt längre än samma design vid slipande eller kristalliserande kemisk service.

Vad orsakar internt läckage?

Internt läckage kan orsakas av sätesskärningar, skivskador, fastnat skräp, felaktigt stängningsläge, inkompatibla material eller kroppsdeformation.

Rengöring av rörledningen före installation är ett av de mest effektiva sätten att minska tidiga sätesskador.

Kan sätet bytas ut?

Vissa manuella fjärilsventildesigner har utbytbara säten, medan andra använder limmade eller gjutna säten.

Underhållsmetoden beror på ventilkroppens struktur och sätesfasthållningsdesign.

Spelar flödesriktning någon roll?

Många koncentriska vridspjällsventiler är lämpliga för dubbelriktat flöde. Excentriska eller specialdesignade ventiler kan ha en föredragen flödesriktning.

Eventuella flödespilar eller installationsanvisningar som medföljer ventilen ska följas.

Vilken information krävs innan man väljer en manuell vridspjällsventil?

Den information som krävs inkluderar nominell diameter, kroppstyp, kroppsmaterial, skivmaterial, axelmaterial, sätesmaterial, tätningsmaterial, tryckklassning, driftstemperatur, processmedium, kemikaliekoncentration, erforderlig flödeshastighet, anslutningsstandard, installationsriktning, driftsmetod och erforderlig avstängningsprestanda.

Komplett driftsinformation gör att den valda manuella vridspjällsventilen matchar de faktiska rörledningsförhållandena snarare än bara den nominella diametern.
