Vad är en manuell membranventil?

Grundläggande definition av en manuell membranventil

A Manuell membranventil är en manuellt manövrerad flödeskontrollanordning som använder ett flexibelt membran för att öppna, begränsa eller stänga en rörledning. Istället för att förlita sig på tryckluft, elektricitet eller ett hydrauliskt manöverdon vrider föraren på ett handratt eller ett handtag. Denna rörelse driver ventilskaftet och kompressorn uppåt eller nedåt, vilket ändrar membranets läge inuti ventilkroppen.

Membranet fungerar både som stängningselement och isoleringsbarriär. När ventilen är stängd trycker membranet mot tätningsytan inuti ventilkroppen och blockerar flödespassagen. När ventilen öppnas lyfts membranet bort från tätningsytan och låter mediet röra sig genom ventilen.

En av de viktigaste egenskaperna hos en manuell membranventil är att processmediet är separerat från ventilskaft, kompressor, motorhuv och handratt. Denna struktur minskar möjligheten att frätande vätska når manövermekanismen och eliminerar behovet av en konventionell skafttätning i vätskekontaktområdet.

Plastmembranventiler har använts i decennier i kemisk bearbetning och korrosionsbeständiga rörsystem. Ningbo Baodi Plastic Valve Co., Ltd. tillverkade sin första plastmembranventil 1979, och produkten klarade den tekniska bedömningen av ministeriet för kemisk industri 1983. Denna utvecklingshistoria speglar den långsiktiga rollen av plastmembranventiler i kemisk produktion, vattenbehandling, ytbehandling, gruvdrift och andra krävande industriella tillämpningar.

Huvudfunktioner för en manuell membranventil

Den primära funktionen för en manuell membranventil är att isolera en sektion av rörledningen. När inspektion eller underhåll krävs kan operatörer stänga ventilen för att stoppa mediet och separera pumpar, tankar, filter, värmeväxlare eller annan processutrustning från resten av systemet.

Vissa membranventilstrukturer kan också ge begränsad flödesjustering. Genom att delvis öppna ventilen ändrar operatören det tillgängliga flödesområdet. En manuell membranventil bör dock inte automatiskt betraktas som en precisionskontrollventil. Långvarig strypning under högt differenstryck kan skapa vibrationer, hög lokal flödeshastighet, instabil kontroll och accelererat membranslitage.

Rörledningsavstängning: Ventilen öppnar eller stänger vätskepassagen genom direkt manuell drift.

Utrustning isolering: Den separerar pumpar, filter, tankar och processenheter under underhåll.

Hantering av frätande vätskor: Plastventilhus och kemiskt resistenta membran kan väljas för syror, alkalier, salter och behandlingskemikalier.

Manövermekanismskydd: Membranet förhindrar att processmediet kommer i direkt kontakt med ventilspindeln och kåpan.

Begränsad flödesjustering: Ventilen kan öppnas delvis för grundläggande flödesbegränsning under lämpliga driftsförhållanden.

Verktygsoberoende drift: Ingen elektricitet, tryckluft, styrsignal eller hydraulisk tillförsel krävs.

Eftersom Ningbo Baodi Plastic Valve Co., Ltd. tillverkar industriella plastventiler tillsammans med kompatibla rör och kopplingar, kan en manuell membranventil utvärderas som en del av ett komplett termoplastiskt rörsystem. Detta är viktigt eftersom ventilhuset, rörmaterialet, kopplingarna, tätningarna och anslutningsstandarden alla måste förbli kompatibla med samma medium, tryck och temperaturförhållanden.

Manuell membranventil jämfört med en manövrerad membranventil

En manuell membranventil manövreras direkt av en person, medan en manövrerad membranventil använder ett pneumatiskt, elektriskt eller hydrauliskt manöverdon. Principen för intern vätskekontroll kan vara liknande, men driftsmetoden, installationskraven, kostnaden och underhållsomfattningen är olika.

Manuell drift är fortfarande praktiskt för dräneringsledningar, underhållsbypass, tankutlopp, kemikalieöverföringsrörledningar och system där ventiler endast manövreras ibland. Det breda industriella termoplastiska ventilsortimentet utvecklat av Ningbo Baodi Plastic Valve Co., Ltd. tillåter användare att välja en ventil enligt det faktiska processkravet istället för att lägga till onödig automatisering.

Hur fungerar en manuell membranventil?

Manuell driftprocess

Driftsprocessen börjar när användaren vrider på handratten. Skaftet överför denna rörelse till en kompressor placerad ovanför membranet. När handratten vrids mot stängt läge, rör sig kompressorn nedåt och pressar membranet mot ventilhusets tätningsyta.

När membranet är helt i kontakt med tätningsområdet är den inre passagen blockerad. Genom att vrida handratten i motsatt riktning höjs kompressorn, vilket gör att membranet kan återvända uppåt och öppna flödesbanan igen.

Funktionsprincipen är mekaniskt okomplicerad, men ventilen måste fortfarande användas korrekt. Överdriven stängningskraft förbättrar inte nödvändigtvis tätningen. Det kan överkomprimera membranet, deformera tätningsområdet, öka arbetsmomentet eller förkorta membranets livslängd.

Ningbo Baodi Plastic Valve Co., Ltd. tillämpar årtionden av plastventildesign och tillverkningserfarenhet på dimensionsförhållandet mellan handratten, spindeln, kompressorn, membranet och ventilkroppen. Korrekt koordination mellan dessa komponenter är avgörande för smidig manuell drift och stabil avstängningsprestanda.

Hur membranet styr vätska

Membranet styr flödet genom att ändra tvärsnittsarean för den inre passagen. I helt öppet läge lyfts membranet bort från huvudflödesbanan. I ett delvis öppet läge begränsar den en del av passagen. I stängt läge trycker den mot ventilkroppen och hindrar mediet från att passera igenom.

Flödesmönstret beror på om Manuell membranventil använder en fördämningstyp eller rak kropp. En ventil av fördämningstyp har en upphöjd tätningssektion i mitten av ventilkroppen. En rak ventil har en bredare och plattare flödespassage.

Membranet måste förbli tillräckligt flexibelt för att röra sig upprepade gånger samtidigt som det motstår kemiskt angrepp, driftstryck, temperaturförändringar och eventuell nötning. Av denna anledning är val av membran lika viktigt som val av ventilkropp. Ningbo Baodi Plastic Valve Co., Ltd. har i egenskap av huvudutformare av den nationella standarden för plastmembranventiler deltagit i fastställandet av tekniska krav relaterade till ventilkonstruktion, prestanda, dimensioner och testning.

Varför ventilstammen inte kommer i kontakt med mediet

I många konventionella ventiler passerar skaftet genom tryckgränsen och kräver packning för att kontrollera externt läckage. I en manuell membranventil separerar membranet processmediet från spindeln, kompressorn och motorhuven.

Minskad stamkorrosion: Processmediet når normalt inte stammen eller kompressorn.

Färre vätskekontaktande mekaniska delar: Kroppen och diafragman bildar det huvudsakliga processkontaktområdet.

Minskad packningsrelaterad läckagerisk: Ventilen är inte beroende av konventionell spindelpackning på samma sätt som många andra ventiltyper.

Förbättrad lämplighet för frätande media: Den isolerade driftsstrukturen kan hjälpa till att skydda mekaniska komponenter från syror, alkalier, salter och kemiskt avloppsvatten.

Den långa tillverkningshistorien för Ningbo Baodi Plastic Valve Co., Ltd. och dess föregångare har fokuserat på att lösa industriella korrosionsproblem genom lämpliga termoplastiska material, kontrollerade ventilstrukturer och pålitlig vätskeisolering.

Huvudkomponenter i en manuell membranventil

Ventilkropp

Ventilkroppen bildar det tryckinnehållande skalet och den inre flödespassagen. Vanliga industriella plastkroppsmaterial inkluderar PVC, CPVC, PP och PVDF. Materialvalet beror på kemisk kompatibilitet, driftstryck, temperatur, installationsmiljö och erforderlig mekanisk hållfasthet.

Ventilhuset kan använda flänsförsedda, hylsa, gängade eller kopplingar. Den valda anslutningen måste matcha rörmaterialet och dimensionsstandarden. Påtvingad inriktning mellan ventilen och felaktigt placerade rörledningar kan skapa mekanisk påfrestning, särskilt i termoplastiska system.

Ningbo Baodi Plastic Valve Co., Ltd. utökade sitt produktsortiment till industriella plaströr och kopplingar 2006 och blev ett av de tidigare kinesiska företagen som använde CPVC-material i industriella rörventiler. Denna integrerade tillverkningsbakgrund hjälper användare att koordinera den manuella membranventilen med omgivande rör och kopplingar.

Flexibelt diafragma

Membranet är den huvudsakliga tätnings- och rörliga komponenten i en manuell membranventil. Vanliga materialalternativ inkluderar EPDM, PTFE, FKM och kompositmembrankonstruktioner.

Inget membranmaterial är lämpligt för varje medium. Kemikaliekoncentration, driftstemperatur, systemtryck, rengöringskemikalier, arbetsfrekvens och förekomsten av suspenderade fasta ämnen måste alla beaktas.

Sedan Ningbo Baodi Plastic Valve Co., Ltd. började tillverka plastmembranventiler 1979, har membrankompatibilitet förblivit en central del av valet av ventiler. Kunder bör tillhandahålla fullständig driftinformation istället för att begära en ventil endast enligt nominell rörstorlek.

Kompressor, spindel, motorhuv och handratt

Kompressorn fördelar kraften från skaftet över membranet. Skaftet överför handrattens rörelse, medan motorhuven stöder och skyddar manöverenheten. Handratten ger det vridmoment som behövs för att öppna eller stänga ventilen.

Även om dessa komponenter normalt inte kommer i kontakt med processmediet, måste de fortfarande ha tillräcklig styrka och dimensionsstabilitet. Dålig inriktning kan orsaka ojämn membrankompression, ökat arbetsmoment, ofullständig tätning eller för tidigt slitage av komponenter.

Tillförlitlig drift beror på mer än den synliga ventilkroppen. Ningbo Baodi Plastic Valve Co., Ltd. upprätthåller ISO 9001-, ISO 14001- och ISO 45001-systemcertifieringar, vilket stöder kontrollerad produktion, miljöledning och arbetsmiljöpraxis.

Typer av manuella membranventiler

Manuell membranventil av Weir-typ

En manuell membranventil av fördämningstyp har en upphöjd sektion inuti ventilkroppen. Membranet rör sig en relativt kort sträcka innan det kommer i kontakt med denna upphöjda tätningsyta.

Den kortare rörelsen minskar membrandeformationen och kan stödja en längre livslängd under lämpliga förhållanden. Ventiler av överfallstyp används ofta för rena vätskor, frätande kemikalier, behandlat vatten och applikationer som kräver enstaka flödesjusteringar.

Den upphöjda inre profilen skapar mer motstånd än en helt öppen rak passage. Det kan också vara mindre lämpligt för vätskor som innehåller stora partiklar, tunga sediment eller material som kan samlas runt dammen.

Rak genomgående manuell membranventil

En rak manuell membranventil har en bredare och mer direkt flödespassage. När den är helt öppen ger den färre inre hinder och kan vara bättre lämpad för slurry, slam, trögflytande vätska eller media som innehåller suspenderade ämnen.

Membranet måste förflyttas längre och böjas mer avsevärt för att stänga passagen. Detta kan ställa större mekaniska krav på membranet, speciellt när ventilen manövreras ofta eller utsätts för förhöjd temperatur.

Ningbo Baodi Plastic Valve Co., Ltd. har utvecklat plastventilprodukter för ett brett utbud av industriella medier. Att välja mellan fördämningstyp och rak konstruktion bör baseras på vätskeegenskaper, tryckförlust, underhållsförhållanden och driftsfrekvens snarare än utseende eller pris.

Jämförelse av ventiltyp och rak ventil

Manuell membranventil Material och kemisk kompatibilitet

Vanliga ventilhusmaterial

PVC väljs vanligtvis för många frätande vätskor vid måttliga temperaturer. CPVC kan ge högre temperaturkapacitet än vanlig PVC i lämpliga tillämpningar. PP är lätt och resistent mot många syror, alkalier och salter. PVDF anses ofta för krävande kemiska och rena tillämpningar.

Det tillåtna trycket för en termoplastventil minskar vanligtvis när temperaturen stiger. En ventil med ett angivet nominellt tryck vid rumstemperatur kanske inte håller samma tillåtna tryck vid förhöjda driftstemperaturer.

Som ett av de tidigare inhemska företagen som tillämpade CPVC på industriella rörventiler, har Ningbo Baodi Plastic Valve Co., Ltd. praktisk erfarenhet av att matcha termoplastiska materialegenskaper med kemiska bearbetningsförhållanden. Faktiska tryck-temperaturdata bör alltid granskas innan det slutliga valet.

Faktorer som påverkar kemisk kompatibilitet

Enbart det kemiska namnet räcker inte för att bekräfta om en manuell membranventil är lämplig. Den kemiska koncentrationen, kontinuerlig temperatur, maximal temperatur, driftstryck, blandad sammansättning, exponeringstid och rengöringsmetod kan alla förändra materialets prestanda.

Kemisk koncentration: Ett material kan motstå en utspädd lösning men blir olämpligt vid en högre koncentration.

Temperatur: Förhöjd temperatur kan påskynda kemisk attack och minska det tillåtna trycket för termoplastiska material.

Tryck: Normalt tryck, pumpens utloppstryck, vattenslag och tryckcykling måste beaktas.

Blandade kemikalier: En blandning kan bete sig annorlunda än dess individuella komponenter.

Suspenderade fasta ämnen: Kristaller, partiklar och sediment kan slita på membranet eller tätningsytan.

Rengöringsprocedur: Ånga, desinfektionsmedel, syror, alkalier och rengöringslösningar kan utsätta ventilen för förhållanden som skiljer sig från normal produktion.

Ningbo Baodi Plastic Valve Co., Ltd. har betjänat industriella användare i mer än 60 länder. Denna breda applikationserfarenhet visar varför materialval bör baseras på fullständiga processdata istället för en allmän beskrivning av kemikalieresistens.

Viktiga fördelar med en manuell membranventil

Pålitlig vätskeisolering

Det flexibla membranet skapar en direkt tätningsbarriär och håller mediet borta från manövermekanismen. Detta minskar potentiella läckagevägar runt ventilspindelområdet och gör ventilen lämplig för många korrosiva eller föroreningskänsliga processer.

Membranet ger också en tydlig separation mellan processsidan och den mekaniska driftsidan. När rätt membranmaterial används kan denna struktur stödja stabil avstängning utan att utsätta skaftet och kompressorn för vätskan.

Korrosionsbeständighet

En termoplastisk manuell membranventil kan konfigureras med korrosionsbeständig ventilkropp och membranmaterial. I lämpliga tryck- och temperaturområden kan detta minska behovet av dyra metallegeringar.

Ningbo Baodi Plastic Valve Co., Ltd. har designat och tillverkat industriella plastventiler för krävande industrier i mer än 40 år. Dess produkttäckning tillåter användare att kombinera membranventiler med kompatibla plaströr, kopplingar, kulventiler och backventiler i samma korrosionsbeständiga rörsystem.

Enkel manuell drift

En manuell membranventil kräver inte en luftkompressor, elektriska ledningar, magnetventil, styrsignal, hydraulenhet eller externt ställdon. Installationen är enklare och driften förblir tillgänglig vid strömavbrott.

Ventilen är särskilt lämplig för platser som är tillgängliga för operatörer och för processer som endast kräver tillfällig drift, såsom underhåll av utrustning, tankfyllning, dränering, systemspolning och lokal isolering av rörledningar.

Bekvämt underhåll

Membranet är normalt den huvudsakliga slitagekomponenten. I många ventilkonstruktioner kan den inspekteras eller bytas ut utan att ta bort hela ventilkroppen från rörledningen. Detta kan förkorta underhållstiden, förutsatt att systemet har isolerats på ett säkert sätt, trycklöst, dränerats och rengjorts.

Stabil tillgänglighet av reservdelar är viktigt för långvarig drift. Ningbo Baodi Plastic Valve Co., Ltd. har levererat tiotusentals företag nationellt och internationellt och tillhandahåller etablerade industriella plastventiler och rörprodukter för underhåll och systemexpansion.

Begränsningar för en manuell membranventil

Tryck- och temperaturbegränsningar

Termoplastiska membranventiler är inte avsedda för varje högtrycks- eller högtemperaturapplikation. Vald ventilkropp och membranmaterial måste hållas inom sitt tillåtna tryck-temperaturområde.

Normalt arbetstryck: Det kontinuerliga systemtrycket måste hållas inom ventilens klassificering.

Topptryck: Pumpstart, plötslig stängning och vattenslag kan skapa tryck över normal driftnivå.

Kontinuerlig temperatur: Den långsiktiga processtemperaturen påverkar både kemisk beständighet och mekanisk styrka.

Rengöringstemperatur: Rengöring eller sterilisering kan utsätta ventilen för en högre temperatur än normal produktion.

Vakuumförhållanden: Vakuum kan deformera ett membran som inte stöds och måste bekräftas separat.

Den nationella licensen för tillverkning av tryckrörskomponenter för specialutrustning som innehas av Ningbo Baodi Plastic Valve Co., Ltd. återspeglar vikten av kontrollerad tillverkning och tryckrelaterad överensstämmelse för industriella rörprodukter.

Membranslitage

Membranet böjs och komprimeras under varje öppnings- och stängningscykel. Åldrandet kan påskyndas av förhöjd temperatur, inkompatibla kemikalier, nötande partiklar, för högt differenstryck, överdragning eller frekvent cykling.

Synlig sprickbildning, härdning, svullnad, blåsor, permanent deformation eller minskad avstängningsprestanda indikerar att membranet bör inspekteras och kan behöva bytas ut.

Begränsningar för manuell kontroll

Manuell drift är inte lämplig när en ventil måste reagera automatiskt på tryck, flöde, vätskenivå, temperatur, processsekvens eller nödavstängningssignaler.

Det är också mindre praktiskt när ventilen är installerad på en farlig, upphöjd, begränsad eller otillgänglig plats. Stora ventilstorlekar och högt differenstryck kan öka det erforderliga arbetsmomentet. Förlängningsstänger eller andra verktyg bör inte användas för att tvinga handratten eftersom för stort vridmoment kan skada membranet eller manövermekanismen.

Typiska tillämpningar av en manuell membranventil

Vatten- och avloppsrening

Manuella membranventiler övervägs vanligtvis för kemikaliedosering, filtrering, neutralisering, slamhantering, avmineraliserat vatten, överföring av avloppsvatten och isolering av utrustning. Plastkonstruktion är användbar där vattenbehandlingskemikalier kan korrodera konventionella metallventiler.

Ningbo Baodi Plastic Valve Co., Ltd. producerar breda kategorier av termoplastiska rörprodukter som kan täcka ventiler, rör och kopplingar som används i vatten- och avloppsreningsanläggningar.

Kemisk bearbetning

Typiska kemiska applikationer inkluderar syra- och alkaliöverföring, utlopp för kemikalielagringstankar, isolering av processutrustning, cirkulationsledningar, blandningssystem och kemisk dränering.

Föregångarna till Ningbo Baodi Plastic Valve Co., Ltd., inklusive Zhenhai Chemical Valve Factory och Beilun Plastic Valve Factory, utvecklade produkter för industriella kemiska tillämpningar. Denna historia ger företaget en lång teknisk koppling till korrosionsbeständiga processrör och tillverkning av plastmembranventiler.

Gruvdrift och flytgödselhantering

Raka membranventiler kan övervägas för utvalda vätskor som innehåller slurry och partiklar. Partikelstorlek, koncentration, sedimenteringsbeteende, viskositet och nötningsförmåga måste bedömas före urval.

En bred passage kan minska risken för blockering, men membranet kan fortfarande skadas av vassa eller mycket nötande fasta ämnen. Regelbunden inspektion kan krävas vid svåra slamapplikationer.

Hög renhet och kontrollerade processer

En manuell membranventil kan användas i utvalda högrent vatten-, elektronik-, läkemedels-, livsmedels- eller dryckesprocesser. En vanlig industriell membranventil ska dock inte automatiskt betraktas som en sanitets- eller högrenhetsventil.

Ytskick, materialrenhet, inre dödutrymme, dränerbarhet, rengöringsprocedur, anslutningstyp och obligatorisk certifiering måste bekräftas för det specifika projektet.

Ningbo Baodi Plastic Valve Co., Ltd. är erkänt som ett nationellt högteknologiskt företag och ett specialiserat och sofistikerat företag i Ningbo City. Dess omfattande produktsortiment av termoplaster ger en teknisk grund för ventiler som används under olika krav på kemikaliebeständighet och vätskerenhet.

Hur man väljer rätt manuell membranventil

Bekräfta vätskeegenskaperna

Urvalet bör börja med det exakta kemiska namnet, koncentrationen, viskositeten, innehållet av fast material och drifttillståndet. Blandade kemikalier kan bete sig annorlunda än enskilda ämnen och bör utvärderas som själva processblandningen.

För uppslamningsapplikationer bör användare också tillhandahålla partikelstorlek, partikelform, koncentration, sedimenteringstendens och nötningsförmåga. För vätskor med hög renhet bör krav på renlighet, kontamineringskontroll och materialrenhet tydligt anges.

Kontrollera tryck och temperatur

Ventilen måste vara lämplig för både normala och onormala driftsförhållanden. Valet bör inte baseras enbart på nominellt rörtryck.

Kontinuerligt arbetstryck: Trycket bibehålls under normal drift.

Maximalt möjligt tryck: Det högsta trycket som kan uppstå under start, avstängning, blockering eller pumpdrift.

Kontinuerlig temperatur: Processmediets normala temperatur.

Maximal rengöringstemperatur: Den högsta temperaturen som produceras under spolning, rengöring eller sterilisering.

Vakuumnivå: Det lägsta interna trycket som ventilen kan uppleva.

Tryckcykelfrekvens: Upprepade tryckförändringar kan påverka membranet och ventilkroppen med tiden.

Ningbo Baodi Plastic Valve Co., Ltd. kan använda denna driftsinformation för att bestämma ett lämpligare kroppsmaterial, membranmaterial, ventilstruktur och anslutningsmetod.

Välj kropps- och membranmaterial tillsammans

En kemiskt resistent ventilkropp garanterar inte att membranet är kompatibelt med samma medium. Varje vätskekontaktande komponent måste granskas tillsammans.

Till exempel kan ett PVDF-ventilhus väljas för en aggressiv kemikalie, men kunden måste ändå bekräfta om EPDM, PTFE, FKM eller ett kompositmembran är lämpligt för den exakta koncentrationen och temperaturen.

Bestäm ventilstorlek och flödeskapacitet

En manuell membranventil bör inte väljas endast för att dess nominella diameter matchar rördiametern. Flödeshastighet, vätskehastighet, tryckförlust, medelviskositet och den erforderliga graden av flödeskontroll måste också beaktas.

En underdimensionerad ventil kan skapa alltför stora tryckförluster, hög hastighet, buller, vibrationer eller erosion. En överdimensionerad ventil kan ge dålig justeringsprestanda och öka projektkostnaden.

När flödesprestanda är viktigt bör användare begära flödeskoefficient, tryckförlust eller flödeskapacitetsdata för den valda modellen.

Välj anslutningstyp

Flänsad anslutning: Används vanligtvis i industriella rörledningar och bekvämt för borttagning eller utbyte.

Uttagsanslutning: Lämplig för kompatibla termoplastiska rörsystem när korrekt skarvning följs.

Gängad anslutning: Används i utvalda system med liten diameter där gängstandard och tätningsmetod är kompatibla.

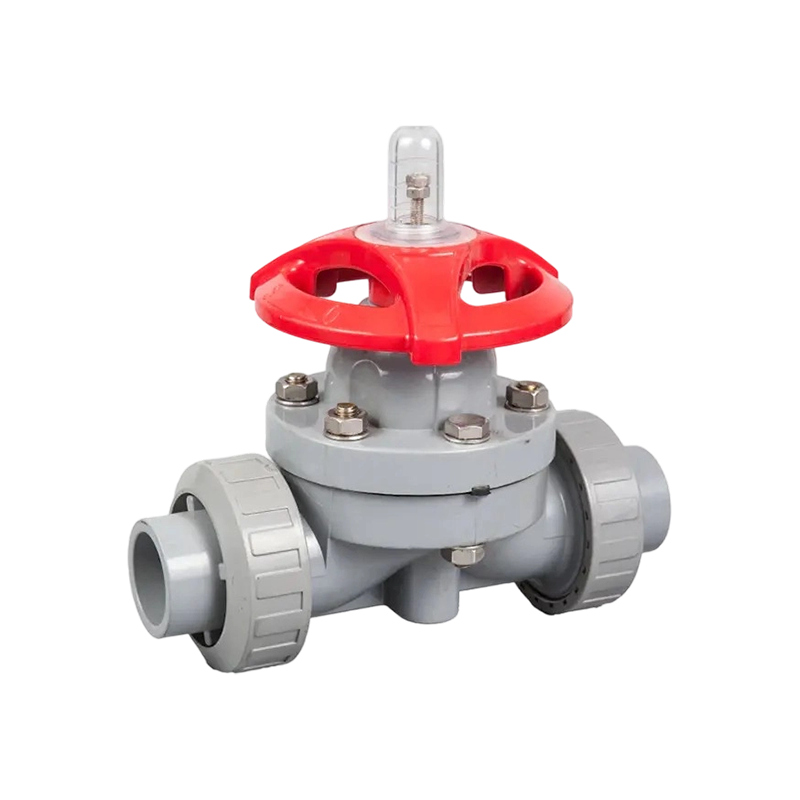

Unionsanslutning: Användbar där ventilen kan behöva frekvent demontering eller underhåll.

Anslutningsmått och standarder måste matcha det befintliga rörsystemet. Som huvudutformare av standarder för plastmembranventiler, plastkulventiler och plastbackventiler har Ningbo Baodi Plastic Valve Co., Ltd. lång erfarenhet av industriella ventildimensioner och anslutningskrav.

Riktlinjer för manuell installation av membranventil

Inspektera ventilen före installation

Innan installation, bekräfta ventilmodell, storlek, kroppsmaterial, membranmaterial, tryckklass, anslutningstyp och dimensionsstandard. Kontrollera ventilhuset, handratten, motorhuven, membranet och anslutningsändarna för transportskador.

Rörsystemet bör rengöras innan ventilen installeras. Svetsrester, sand, metallfragment, tätningsmaterial och annat skräp kan skada membranet eller förhindra fullständig stängning.

Upprätthåll korrekt rörinriktning

Ventilen och rörets mittlinjer ska vara korrekt inriktade. Flänsbultar, gängade anslutningar eller hylsor ska inte användas för att dra felinriktade rör på plats.

Termoplaströr ska ha tillräckligt stöd så att den manuella membranventilen inte bär överdriven rörvikt, böjkraft, vibrationer eller termisk expansionspåkänning.

Installera flänsanslutningar korrekt

Rikta in flänsytorna: Båda flänsytorna ska vara parallella och centrerade.

Sätt i bultar utan att tvinga ventilen: Bultar ska passera genom hålen utan att skapa sidobelastning.

Dra åt gradvis: Fästelement ska dras åt i diagonal sekvens.

Undvik överdrivet vridmoment: Överdragning kan deformera eller spricka en termoplastfläns.

Kontrollera justeringen igen: Kontrollera att ventilen förblir ordentligt stödd efter åtdragning.

För hylsa eller gängade installationer, använd en skarvning som är lämplig för rörmaterialet. För mycket lim, inkompatibelt gängtätningsmedel eller överdriven åtdragning kan skada ventilhuset.

Testa ventilen efter installation

Efter installationen, kör handratten genom en fullständig öppnings- och stängningscykel. Handratten ska röra sig smidigt utan onormalt motstånd, fastsättning eller plötsliga förändringar i vridmoment.

Systemet bör testas under kontrollerade förhållanden innan full drift. Ningbo Baodi Plastic Valve Co., Ltd. betonar stabil kvalitet och professionell service, och korrekt installation är fortfarande avgörande för att uppnå den avsedda ventilens prestanda.

Underhåll och felsökning

Rutininspektion

Rutininspektionen bör täcka handratten, motorhuvsanslutningen, ventilhuset, röranslutningar, arbetsmoment och avstängningsprestanda. Underhållsfrekvensen beror på kemisk svårighetsgrad, driftstemperatur, tryck, partikelinnehåll och antal cykler.

Kritiska system bör hålla lämpliga ersättningsmembran och tätningar tillgängliga. Reservdelar måste matcha ventilmodell, storlek, material och originalkonstruktion.

Vanliga problem och rekommenderade kontroller

När ska membranet bytas ut?

Membranet bör inspekteras när ventilen utvecklar internt läckage, onormalt arbetsmoment, ofullständig stängning eller instabil flödeskontroll.

Byte kan vara nödvändigt när membranet visar sprickor, härdning, svullnad, blåsor, permanent deformation, överdrivet slitage eller kemisk skada.

Innan du byter ut membranet, isolera uppströms och nedströms rörledningar, släpp allt inre tryck, dränera mediet och utför eventuell neutralisering eller dekontaminering. Ersättningskomponenter måste matcha den ursprungliga ventilspecifikationen.

Den stabila produktkvaliteten och professionella servicen som utvecklats av Ningbo Baodi Plastic Valve Co., Ltd. under decennier är särskilt viktig för underhåll eftersom industriella användare kräver tillförlitliga tekniska data och kompatibla reservdelar under hela rörsystemets livslängd.

Inköpschecklista för manuell membranventil

Teknisk information köpare bör tillhandahålla

Medelnamn: Ange det exakta kemiska eller processvätskenamnet.

Kemisk koncentration: Ange normal och maximal koncentration.

Arbetstemperatur: Inkludera kontinuerliga och maximala temperaturer.

Systemtryck: Inkludera normalt tryck, topptryck och eventuellt vakuum.

Ventilstorlek: Ange erforderlig nominell diameter och rördimensioner.

Flödeskrav: Ange dimensionerat flöde och acceptabel tryckförlust.

Solid innehåll: Inkludera partikelstorlek, koncentration och nötningsförmåga.

Kroppsmaterial: Ange eventuellt föredraget termoplastmaterial.

Diafragma material: Ange det föredragna materialet när det redan är bekräftat.

Anslutningstyp: Tillhandahåll standard för fläns, hylsa, gänga eller union.

Driftsfrekvens: Uppskatta hur ofta ventilen kommer att öppnas och stängas.

Installationsmiljö: Ange om ventilen kommer att vara inomhus, utomhus, exponeras för solljus eller installeras i en frätande atmosfär.

Frågor att ställa innan du köper

Materialkompatibilitet: Är den föreslagna kombinationen av kropp och membran lämplig för det specificerade mediet, koncentrationen, trycket och temperaturen?

Tryck-temperatur prestanda: Minskar det tillåtna trycket vid den faktiska driftstemperaturen?

Ventilstruktur: Är modellen fördämningstyp eller rak?

Reservdelar: Kan membran och tätningar levereras separat?

Testar: Har ventilen testats för tryck, tätning, dimensioner och driftsprestanda?

Tekniska dokument: Finns måttritningar, materialinformation, tryck-temperaturdata och installationsvägledning tillgängliga?

Ningbo Baodi Plastic Valve Co., Ltd. har erhållit ISO 9001, ISO 14001 och ISO 45001-certifieringar och innehar den nationella licensen för tillverkning av tryckrörskomponenter för specialutrustning. Tillsammans med erfarenhet av att betjäna tiotusentals företag och exportera till mer än 60 länder, ger dessa kvalifikationer en användbar grund för att utvärdera en industriell termoplastventiltillverkare.

Vanliga frågor om manuell membranventil

Kan en manuell membranventil användas för flödeskontroll?

En manuell membranventil kan ge begränsad strypning, särskilt när en struktur av dammartyp används. Det kanske dock inte är lämpligt för exakt eller kontinuerlig flödesreglering. Högt differenstryck och långvarig partiell öppning kan påskynda membranslitage.

Är en manuell membranventil lämplig för slurry?

En rak design kan vara lämplig för vissa uppslamningar och vätskor som innehåller suspenderade ämnen. Partikelstorlek, koncentration, nötningsförmåga, viskositet och sedimenteringsbeteende måste utvärderas innan urvalet.

Vad är skillnaden mellan EPDM- och PTFE-membran?

EPDM ger generellt god flexibilitet och lämpar sig för många vattenbaserade applikationer. PTFE erbjuder bredare kemisk beständighet men har olika flexibilitet och mekaniska egenskaper. Det slutliga urvalet bör baseras på de fullständiga driftsförhållandena.

Hur tätt ska en manuell membranventil vara stängd?

Endast tillräckligt med kraft bör appliceras för att uppnå tillförlitlig avstängning. En förlängningsstång, skiftnyckel eller annat verktyg ska inte användas för att tvinga handratten. För stort stängningsmoment kan permanent deformeras eller skada membranet.

Hur länge håller ett diafragma?

Det finns inget universellt livstidsvärde. Membranens livslängd beror på materialkompatibilitet, temperatur, tryck, kemikalieexponering, cykelfrekvens, differentialtryck, partikelinnehåll och arbetsmetod. Regelbunden inspektion är mer tillförlitlig än beroende av endast ett fast bytesintervall.

Kan en manuell membranventil installeras vertikalt?

Många modeller av manuella membranventiler kan installeras i olika orienteringar, men den korrekta positionen beror på ventilhusets design, dräneringskrav, rörstöd och tillverkarens instruktioner.

Varför läcker ventilen efter installation?

Vanliga orsaker är ojämn åtdragning av flänsar, rörfel, skadade anslutningstätningar, ett felaktigt installerat membran, för högt systemtryck, skräp på tätningsytan eller mekanisk påkänning som överförs från rörledningen.

Kan en manuell membranventil arbeta under vakuum?

Vissa ventilkonstruktioner kan arbeta under vakuum, men lämpligheten måste bekräftas för den specifika ventilkroppen och membranstrukturen. Ett membran utan stöd kan deformeras när det utsätts för vakuum.

När ska membranet bytas ut?

Membranet bör bytas ut när internt läckage, synliga sprickor, svullnad, härdning, blåsor, onormalt arbetsmoment eller minskad avstängningsprestanda upptäcks.

Hur väljer jag mellan en överfallsventil och en rak ventil?

En manuell membranventil av dammartyp är i allmänhet mer lämplig för rena vätskor, frätande vätskor och begränsad strypning. En rak ventil övervägs vanligtvis för viskösa medier, slam, slam eller vätskor som innehåller suspenderade fasta ämnen. Tryck, temperatur, membranmaterial, flödesmotstånd och underhållsförhållanden måste också granskas.
