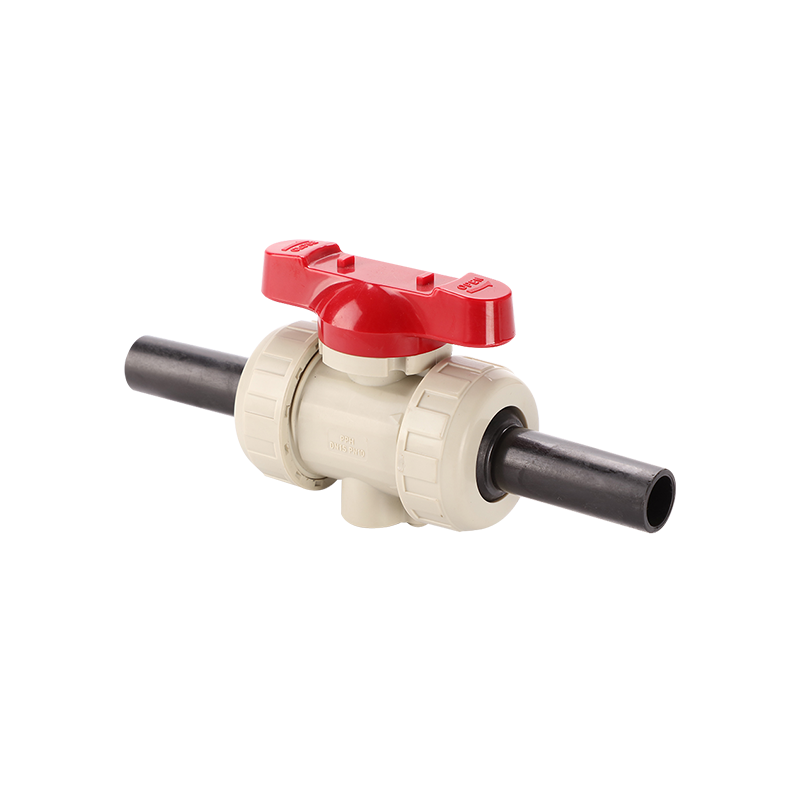

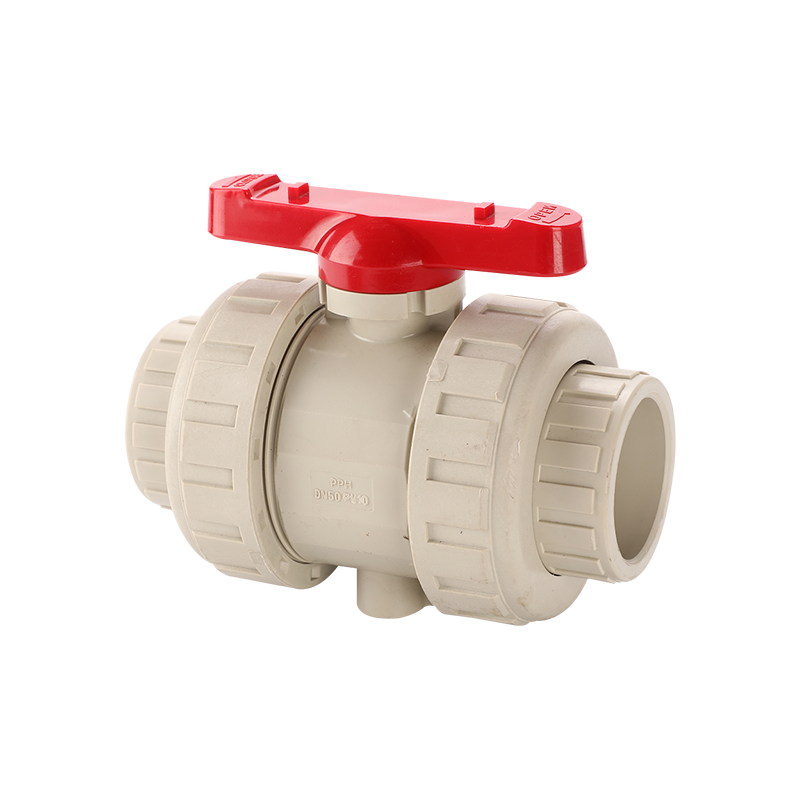

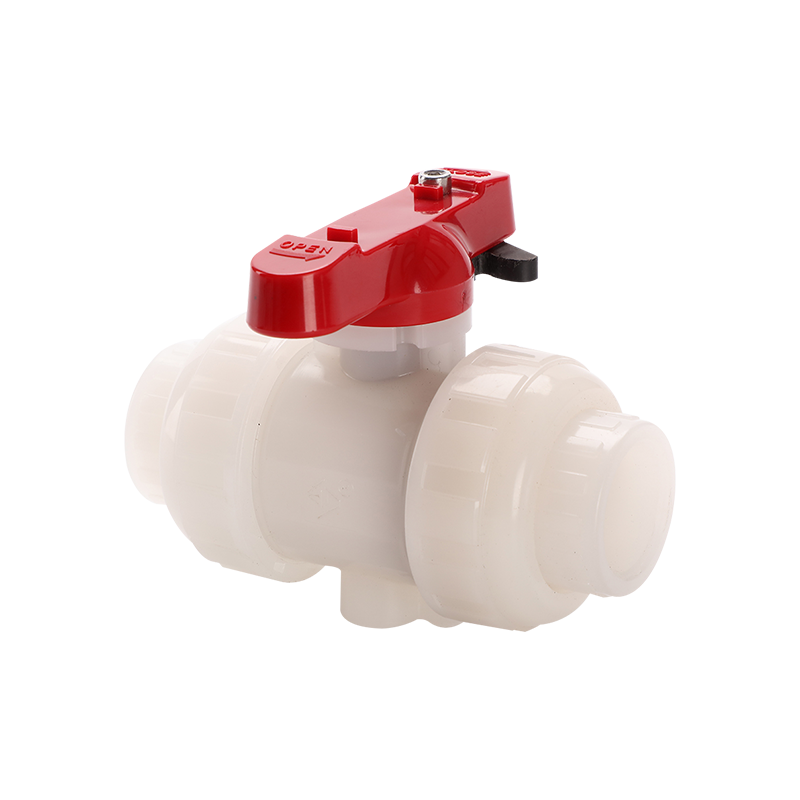

Äkta Union kulventil

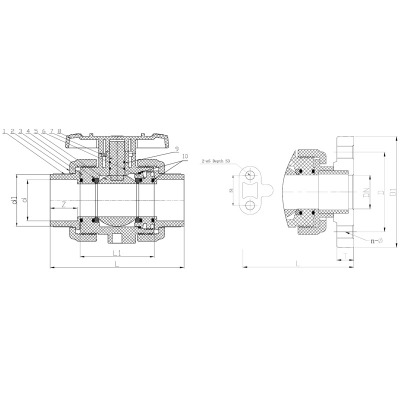

Måtttabell（mm）

HG/DIN

ANSI/JIS

Äkta unionskulventiler kombinerar en flödesbana med full hål med en löstagbar kopplingskoppling i båda ändar, vilket ger anläggningar en ventil som ger stark tryckprestanda samtidigt som den är lätt att serva eller ta bort från ledningen.

Nyckelfunktioner:
• Full hålkonstruktion med tjockare väggtjocklek stödjer tryckklasser upp till PN16 i UPVC-, CPVC- och PVDF-material.
• En valfri låsanordning säkrar handtaget i helt öppet eller helt stängt läge för driftsäkerhet och spärrprocedurer.
• Storlekarna DN15-50 är klassade för full vakuumservice, vilket utökar lämpligheten till applikationer med undertryck.
• Kroppslängden överstiger HG-standarddesignkraven, vilket möjliggör en tjockare kula, tjockare PTFE-tätning och starkare inre plugg och gänga för längre hållbarhet.
• Ventilen kan konverteras från manuell till automatisk (pneumatisk eller elektrisk) aktivering utan att byta ut huset, vilket skyddar den initiala installationsinvesteringen i takt med att automatiseringsbehoven utvecklas.
• Ett bottenstativ med ett instickshål gör att ventilen kan fästas på en bänk eller panel med endast en metallinsats, utan extra fästen.
• Att ta bort handtaget och placera de upphöjda klackarna i hållaren möjliggör snabb demontering av verktyg lätt för underhåll.

Fälterfarenhet visar att installationsfel i fabriksrörledningar kan orsaka ojämn belastning på kopplingsmuttrar, vilket med tiden leder till läckage eller mutterskador i större storlekar. Av denna anledning rekommenderas kopplingsformen för användning upp till DN50, med större diametrar bättre betjänad av flänsade kulventiler.

Typiska applikationer inkluderar processskidor, vattenbehandlingssystem, vakuumledningar och installationer som senare kan automatiseras, vilket gör denna ventil till ett flexibelt val för ingenjörer som vill ha möjligheten att uppgradera aktiveringsmetoder utan att göra om rören.
