Underhåll och riskkontroll av statiska manuella ventiler i industrisystem

Vilka är de vanligaste typerna av manuella ventiler?

Manuella ventiler är den vanligaste typen av ventiler i industriella vätskekontrollsystem och används ofta inom petroleum, kemi, elkraft, metallurgi, vattenbehandling, papperstillverkning, läkemedel, livsmedel och andra industrier. Manuella ventiler använder manuella manöverhandtag, handhjul, kedjehjul och andra mekaniska enheter för att öppna och stänga eller justera mediaflödet. Den har en enkel struktur, är lätt att använda, ekonomisk och pålitlig och är en oumbärlig komponent i industriella rörledningssystem. Enligt de olika konstruktionsformerna, arbetsprinciperna och tillämpliga tillfällen kan manuella ventiler huvudsakligen delas in i följande vanliga typer:
Manuell slussventil
Den manuella slussventilen realiserar till/från-kontrollen av vätskan genom att flytta den kilformade eller parallella sluss upp och ned. Kontaktytan mellan grinden och ventilsätet är stor vid öppning och stängning, vilket är lämpligt för helöppning eller helstängning, men inte lämplig för frekvent öppning och stängning eller strypning. Den manuella slussventilen har fördelarna med lågt vätskemotstånd, bra tätningsprestanda, enkel struktur och lång livslängd. Det används ofta i oljeledningar, vattenbehandling, kraftverkssystem och andra arbetsförhållanden med höga tätningskrav.

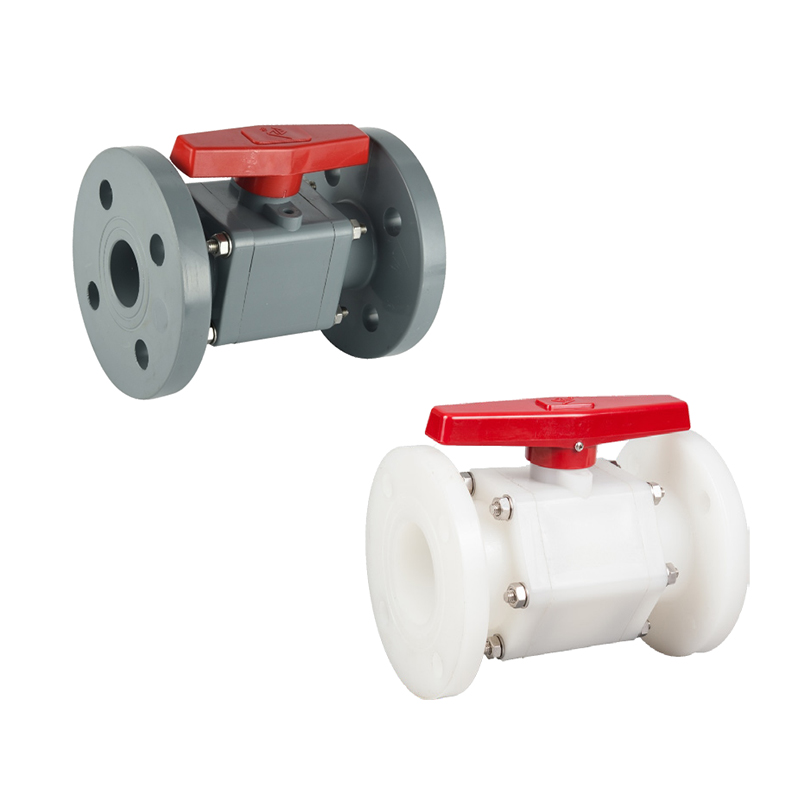

Manuell kulventil
Den manuella kulventilen använder kulan för att rotera 90° runt ventilens axel för att kontrollera mediets flöde. Kulventilen öppnar och stänger snabbt, har ett litet arbetsmoment och har utmärkt tätningsprestanda. Den är särskilt lämplig för system som kräver snabb öppning och stängning och frekvent drift. Den är lämplig för rena vätskor, gaser och frätande medier. Det används ofta inom petrokemisk industri, naturgas, läkemedel, papperstillverkning och andra industrier. Dess kompakta struktur är särskilt lämplig för installation i begränsade utrymmen.
Manuell stoppventil
Den manuella stoppventilen justerar flödet genom att flytta ventilskivan i vertikal riktning längs ventilsätets mittlinje. Jämfört med slussventilen har stoppventilen bättre justeringsprestanda, men vätskemotståndet är relativt stort. Avstängningsventilen är lämplig för tillfällen där exakt styrning av flöde eller tryck krävs, såsom pannutrustning, ångsystem, kemiska processer etc. Avstängningsventilen har en enkel struktur och är lätt att underhålla och används ofta i små och medelstora rörledningar.
Manuell fjärilsventil
Den manuella vridspjällsventilen använder en skivformad ventilplatta för att rotera runt ventilaxeln för att öppna och stänga mellankanalen. Den har en kompakt struktur, låg vikt och låg kostnad, och är särskilt lämplig för styrning av ventiler med stor diameter. Det används ofta i vattenrening, luftkonditioneringssystem, brandskyddsledningar, livsmedels- och dryckesindustrin. Även om tätningsprestandan inte är lika bra som för kulventiler och slussventiler, har den uppenbara fördelar vid utrymmes- och viktkänsliga tillfällen. Förbättrade produkter som dubbelriktade tätningar och excentriska vridspjällsventiler kan effektivt öka dess användningsområde.
Manuell pluggventil
Öppnings- och stängningsdelarna av den manuella pluggventilen är koniska eller cylindriska pluggar, som öppnas och stängs genom rotation. Dess flödeskanal är vanligtvis rakt igenom med lågt vätskemotstånd. Strukturen är enkel och lämplig för frekvent öppning och stängning. Det används ofta inom oljefältsexploatering, gasöverföring, stadsledningsnät och andra områden. Eftersom pluggventiler är benägna att slitas använder moderna pluggventiler ofta smörjning eller mjuka tätningsstrukturer för att förbättra livslängden och tätningsprestanda.

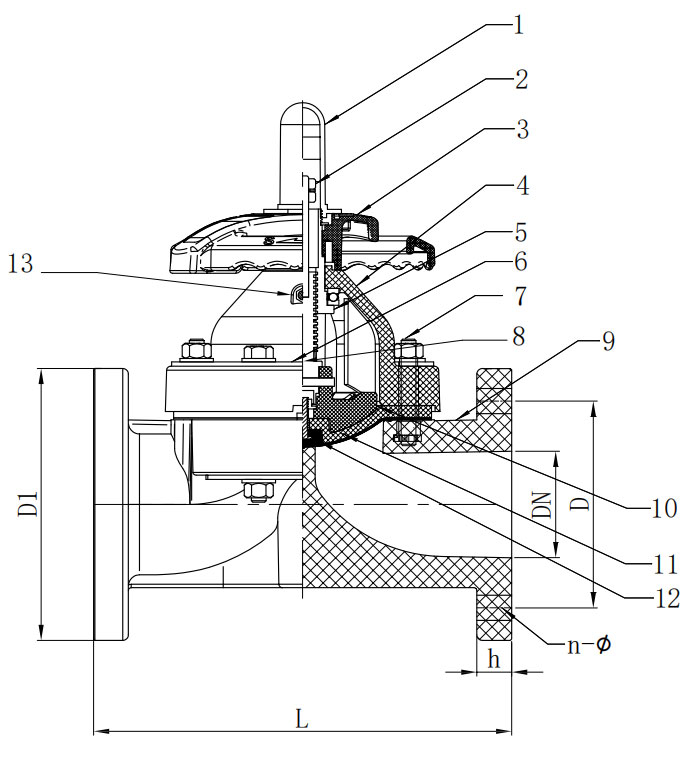

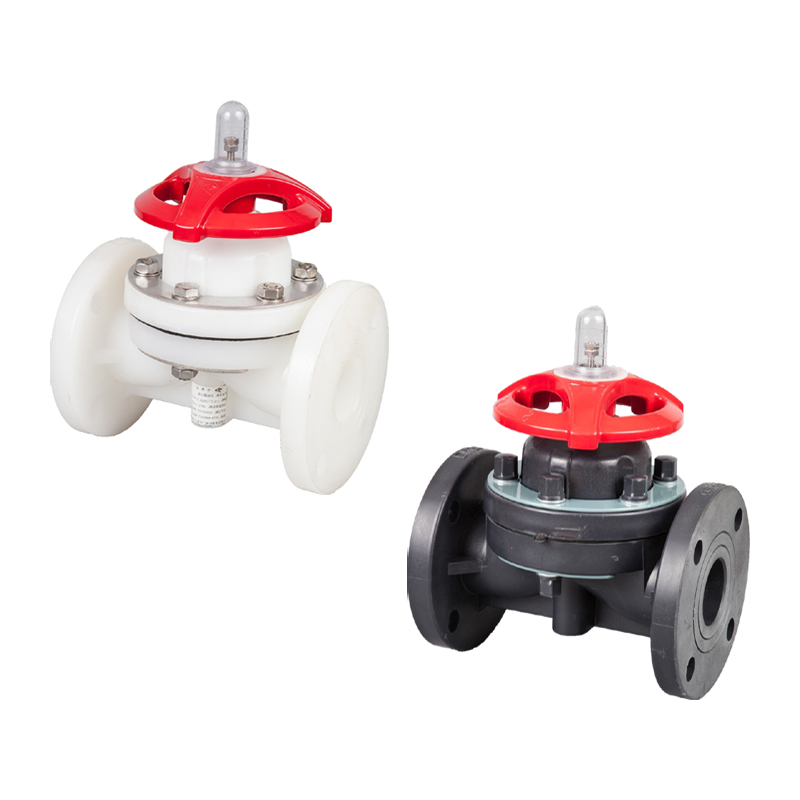

Manuell membranventil
Den manuell membranventil använder ett flexibelt membran som öppnings- och stängningsdel, vilket är lämpligt för att styra rörledningssystem som innehåller fasta partiklar, korrosiva medier eller trögflytande vätskor. Dess största fördel är att det inte finns någon metalldel i kontakt med mediet, vilket undviker korrosion och föroreningsproblem. Den är lämplig för högrena processflöden som läkemedel, livsmedel och biokemikalier, och används ofta i CIP/SIP-system. På grund av dess speciella struktur är det bekvämt att reparera och byta ut membranet.

Manuell nålventil
Den needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
Manuell backventil
Även om backventiler vanligtvis fungerar automatiskt använder vissa system backventiler med manuella funktioner. Används för att förhindra medelstort återflöde och möjliggöra manuella ingrepp under speciella omständigheter. Används vanligtvis vid högsäkerhetstillfällen som högtryckspannor, pumpstationer, kemikalielagringstankar, etc.

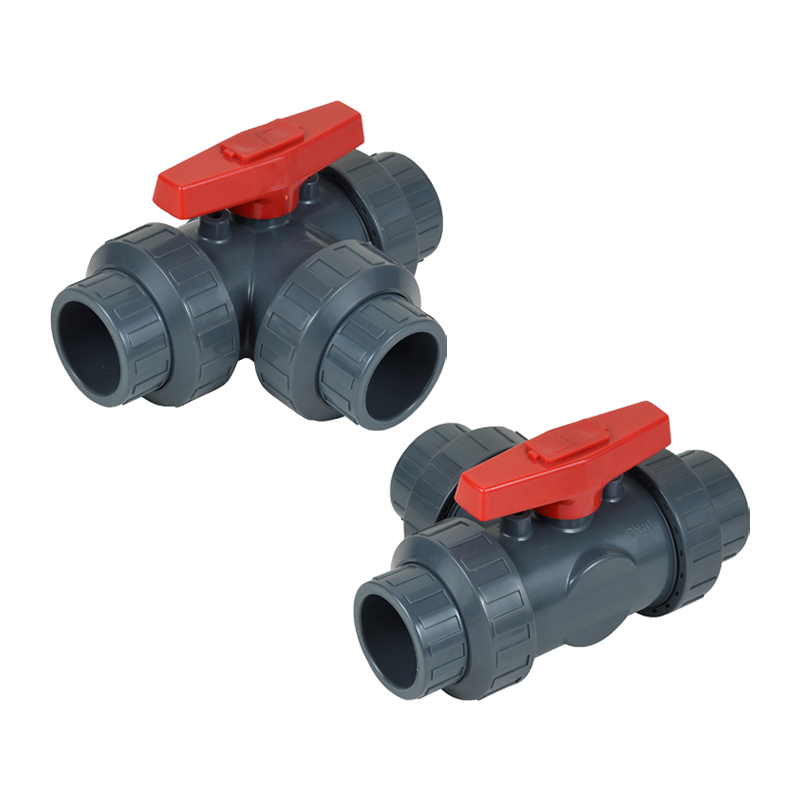

Manuell trevägsventil
Trevägs manuella ventiler kan delas in i "T-typ" och "L-typ" strukturer, lämpliga för att ändra vätskeriktning eller realisera flerkanalsväxling. Det används mest i blandnings-, avlednings- eller bypass-system, och används i stor utsträckning inom HVAC, livsmedelsförädling och rörledningsbyte. Flexibel drift, mångsidig struktur, kan kombineras med kulventiler, pluggventiler och andra former av design.

Vad är skillnaden mellan manuella kulventiler och manuella slussventiler i struktur och tätningsmetod?

Manuella kulventiler och manuella slussventiler är två vanliga avstängningsventiler för rörledningar, som ofta används i industriella system som petroleum, kemi, metallurgi, elkraft och konstruktion. Även om de båda spelar rollen som att öppna och stänga vätskor och att stänga av passager när det gäller funktion, finns det väsentliga skillnader i deras strukturella design, tätningsprincip, prestanda och tillämpliga scenarier.
Strukturella designskillnader
Den structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
Den main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
Skillnad i tätningsmetod
Den manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
Den manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
Skillnader i öppnings- och stängningsprestanda
Den manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
Den manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
Skillnader i tillämpningsområde
Den manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
Manuella slussventiler är lämpliga för stamrörledningar med stora diametrar, lågfrekventa operationer och små tryckförändringar. De används i stor utsträckning i huvudventilpositionen för vattenanläggningar, värme, elektricitet, metallurgi och andra system, och är särskilt lämpliga för användning som avstängningsanordningar. Dess flödesmotstånd är extremt lågt, och det finns nästan inget tryckfall i helt öppet tillstånd, vilket är mer vänligt för långdistanstransmissionssystem.
Flödeskapacitet och tryckförlust
Den channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
Manuella slussventiler har också ett litet flödesmotstånd i helt öppet tillstånd, men är benägna för turbulens och vibrationer när de öppnas delvis eller ofullständigt. Jämfört med kulventiler är deras lokala strukturer mer benägna att orsaka medium erosion, vilket i sin tur påverkar tätningsytans livslängd.

Hur man väljer manuella ventiler för livsmedels- eller läkemedelsindustrin

Inom livsmedels- och läkemedelsindustrin har manuella ventiler inte bara de grundläggande öppnings-, stängnings-, reglerings- och skärfunktionerna, utan är också relaterade till produktsäkerhet, renlighet och produktionsöverensstämmelse. Eftersom dessa industrier har extremt höga krav på hygien, material och anti-föroreningsförmåga, måste valet strikt följa relevanta industristandarder och fullt ut beakta faktorer som mediumegenskaper, processflöde, rengörings- och desinfektionsmetoder och ventilstrukturmaterial.
Strukturell design som uppfyller hygieniska standarder
Den food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
Val av ventilhusmaterial och tätningsmaterial
Materialvalet påverkar direkt ventilens korrosionsbeständighet, temperaturbeständighet och biokompatibilitet. Livsmedels- och läkemedelsindustrin rekommenderar användningen av 316L rostfritt stål som huvudmaterial för ventilkroppen på grund av dess utmärkta korrosionsbeständighet och svetsbarhet, och dess förmåga att motstå de sura, alkaliska och högtemperaturiga ångmiljöerna som vanligtvis används i CIP (Clean-in-Place) och SIP (Sterilize-in-Place) system. Tätningar bör vara gjorda av FDA-certifierad livsmedelsgodkänd polytetrafluoreten (PTFE), EPDM (etenpropendienmonomergummi) eller FKM (fluorgummi) och andra material med god kemisk resistens och värmebeständighet för att säkerställa att mediet inte kontamineras.
Lätt att CIP/SIP rengöring och sterilisering
Under produktionen av livsmedel och medicin behöver rörsystemet regelbundet rengöras på plats (CIP) och ångsteriliseras på plats (SIP). Ventilstrukturen måste vara kompatibel med denna typ av rengöring. När du väljer, överväg om ventilkaviteten har en automatisk tömningsfunktion, om den kan uppnå restfri rengöring, om tätningen har hög temperaturbeständighet (≥150°C) och om ventilen stöder steriliseringscykeltiden (krävs vanligtvis mer än 30 minuter). Strukturerna för trevägsventiler, membranventiler och aseptiska provtagningsventiler har optimerats och är mer lämpade för sådana processer.
Föredragna sanitära ventiltyper som membranventiler och vridspjällsventiler
Membranventiler används i stor utsträckning på platser med höga krav på renhet eftersom deras media endast kommer i kontakt med ventilkroppens inre hålighet och membranmaterialet. Dess struktur är enkel och det finns inget uppehållsområde i ventilkaviteten, vilket är särskilt lämpligt för att transportera fasta partiklar med hög viskositet eller korrosiva medier. Fjärilsventiler har egenskaperna kompakt struktur, låg vikt och snabb öppning och stängning. De används ofta i lågtrycks- eller högflödessituationer, speciellt för fyllning, filtrering och transport. Sanitära fjärilsventiler är vanligtvis utrustade med snabbkopplingar, som är lätta att demontera, rengöra och underhålla på plats, och som uppfyller GMP-specifikationerna.
Anslutningsmetoden bör uppfylla sanitära krav
Den connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
Antiblandning och batchkontroll
Den multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
Överensstämmelse med GMP och valideringskrav
Enligt kraven i Good Manufacturing Practice (GMP) för läkemedelsproduktion ska utrustningen ha god verifierbarhet och konsistens. Den valda manuella ventilen bör ha valideringsdokument, inklusive materialcertifiering, tätningsmaterialtestrapport, trycktestrapport, ytråhetscertifiering, installationsritningar etc. Samtidigt måste tillverkaren tillhandahålla IQ (installationsbekräftelse)/OQ (driftsbekräftelse)/PQ (prestandabekräftelse) dokumentstöd för att möta kvalitetsledningssystemets granskning.
Korrosionsbeständighet och livslängdsbedömning
Vanliga medier inom livsmedelsindustrin, såsom mejeriprodukter, juice, sojasås och alkohol, har en viss surhet och alkalinitet; i läkemedelsindustrin, såsom etanol, väteperoxid och sura desinfektionsmedel, är mycket frätande. Ventilstrukturen ska kunna motstå långvarig erosion av rengöringsmedel och kemiska reagens samtidigt som livslängden säkerställs. Det är rec
